Risposta:

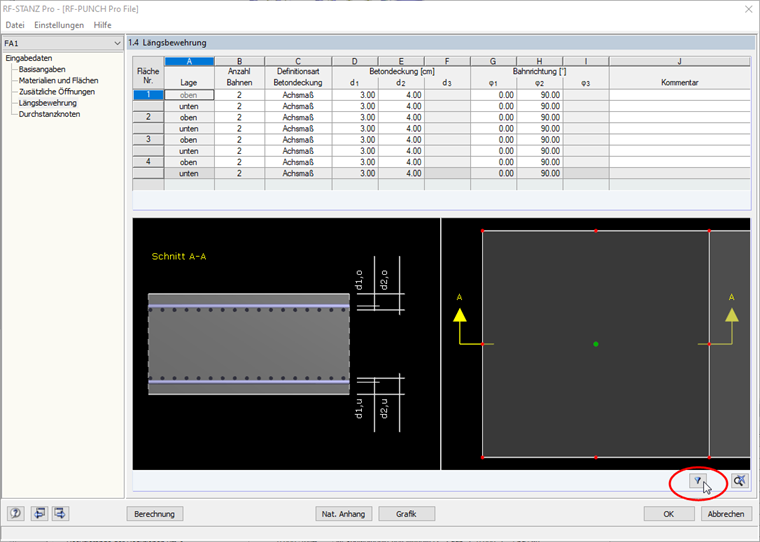

Sì, è possibile. Nella finestra "1.4 Armatura longitudinale" è inclusa una funzione di filtro.
Se si fa clic su questo pulsante, vengono visualizzate solo le superfici collegate ai punti di punzonamento.
Domanda
Nella finestra "1.4 Armatura longitudinale", vedo sempre tutte le superfici, anche se non voglio assolutamente controllare la punzonatura per queste superfici. È possibile visualizzare solo le superfici progettate?
