Odpověď:

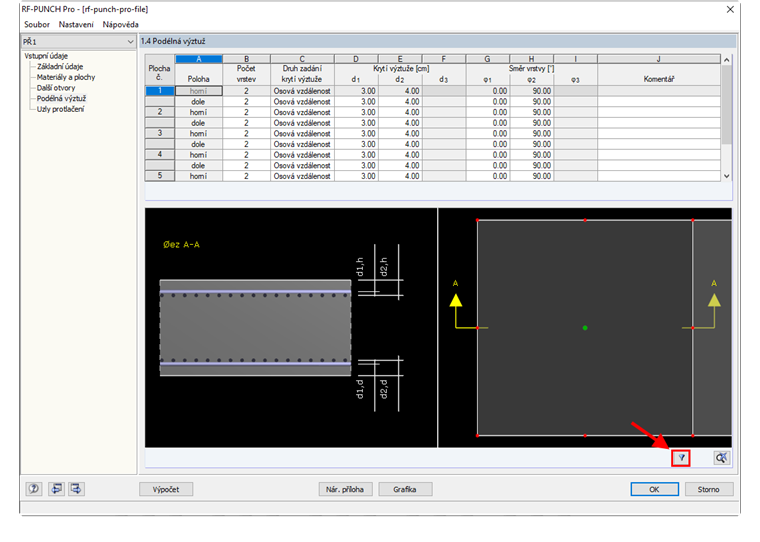

Ano, je i nadále možný. Ve vstupním dialogu „1.4 Podélná výztuž“ je k dispozici funkce pro filtrování.
Pokud na toto tlačítko klikneme, zobrazí se pouze plochy spojené s místy protlačení.
Dotaz
Ve vstupním dialogu „1.4 Podélná výztuž“ vidím vždy všechny plochy, i když nechci tyto plochy posuzovat na protlačení. Lze zobrazení ploch omezit na posuzované plochy?
