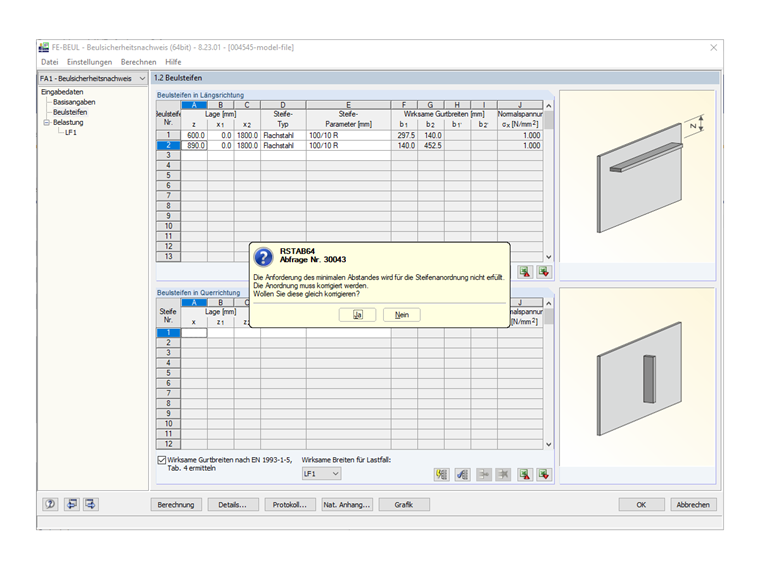

Il messaggio mostrato nell'immagine 01 viene visualizzato se si seleziona la casella di controllo "Distanza minima tra gli irrigidimenti: 30 ε t" in Dettagli e la distanza libera tra gli irrigidimenti è inferiore a questa distanza minima amin. La distanza minima si calcola come segue:
amin = 30 ⋅ ε ⋅ t
dove:
t è lo spessore del pannello di instabilità.
In questo caso, la distanza degli irrigidimenti deve essere aumentata nella finestra "1.2 Irrigidimenti". Per il pannello di instabilità mostrato nell'immagine 01, la distanza libera tra gli irrigidimenti è:
Δz = z2 - z1 - (t1 + t2 )/2= 890 - 600 - (10 + 10)/2 = 280 mm
Questa distanza è inferiore alla distanza minima:
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √ (235/355) ⋅ 12 = 292,9 mm
Pertanto, è necessario inserire almeno la posizione dell'irrigidimento 2
z2 = z1 + (t1 + t2 )/2 + amin = 600 + (10 + 10)/2 + 292,9 ≈ 903 mm

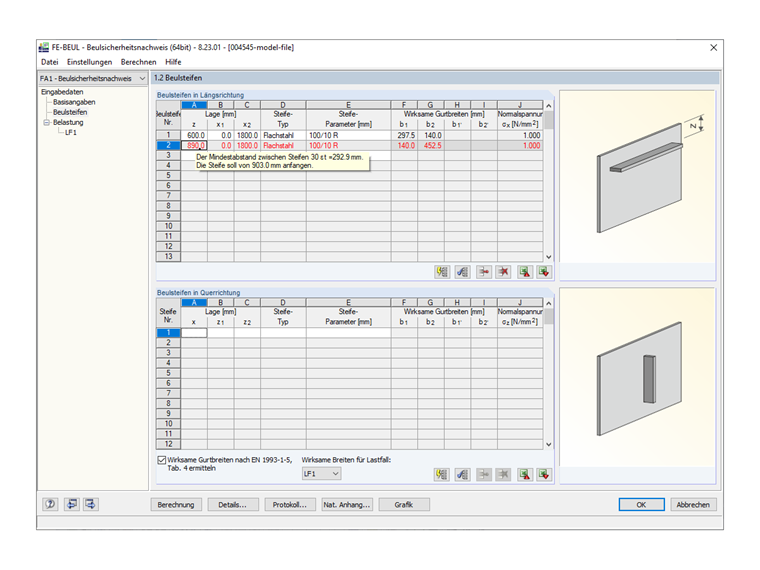

Questa distanza viene visualizzata anche come informazione nella finestra "1.2 Irrigidimenti" quando si posiziona il puntatore del mouse sull'irrigidimento 2 (Figura 02).

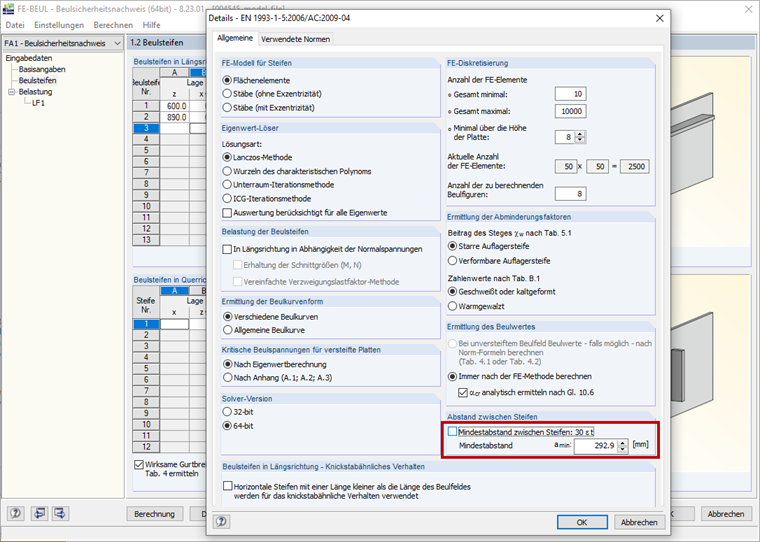

Se il calcolo deve essere eseguito anche per una distanza dell'irrigidimento inferiore alla distanza minima, la casella di controllo "Distanza minima tra gli irrigidimenti: t" (Figura 03).
