Réponse:
Le message affiché sur la Figure 01 s'affiche si vous sélectionnez la « Distance minimale entre les raidisseurs : 30 ε t" aktiviert ist und der lichte Abstand zwischen den Steifen kleiner als dieser Mindestabstand amin ist. Der Mindestabstand berechnet sich wie folgt:
| ε | = √ (235/fy [N/mm²]) |
| fy | Limite d'élasticité |
| t | Épaisseur du panneau de flambement |
Foire aux questions (FAQ)
Dans ce cas, la distance entre les raidisseurs doit être augmentée dans la fenêtre « 1.2 Raidisseurs ». Pour le panneau de flambement représenté sur la Figure 01, la distance libre entre les raidisseurs est :
Δz = z2 - z1 - (t1 + t2) / 2 = 890 - 600 - (10 + 10) / 2 = 280 mm
Cette distance est inférieure à la distance minimale :
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √(235 / 355) ⋅ 12 = 292,9 mm
Par conséquent, la position du raidisseur 2 doit être entrée au moins
z2 = z1 + (t1 + t2) / 2 + amin = 600 + (10 + 10) / 2 + 292,9 ≈ 903 mm
angegeben werden.

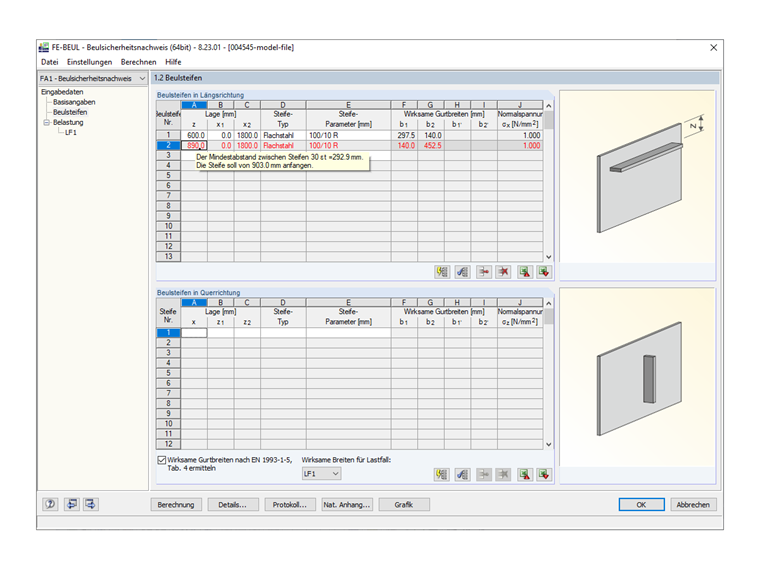

Cette distance est également affichée comme information dans la fenêtre « 1.2 Raidisseurs » lorsque vous placez le pointeur de la souris sur le raidisseur 2 (Figure 02).

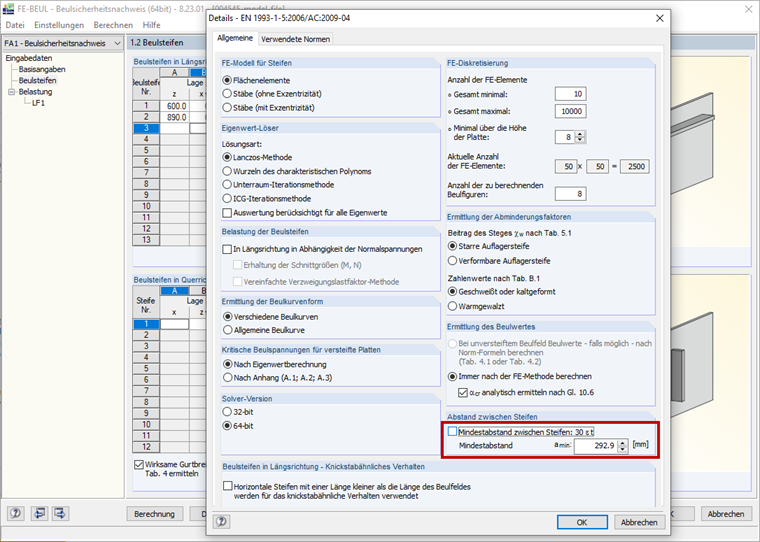

Soll die Berechnung auch bei einem Steifenabstand kleiner dem Mindestabstand erfolgen, so ist das Kontrollfeld "Mindestabstand zwischen Steifen: 30 ε t" zu deaktivieren (Bild 03).
