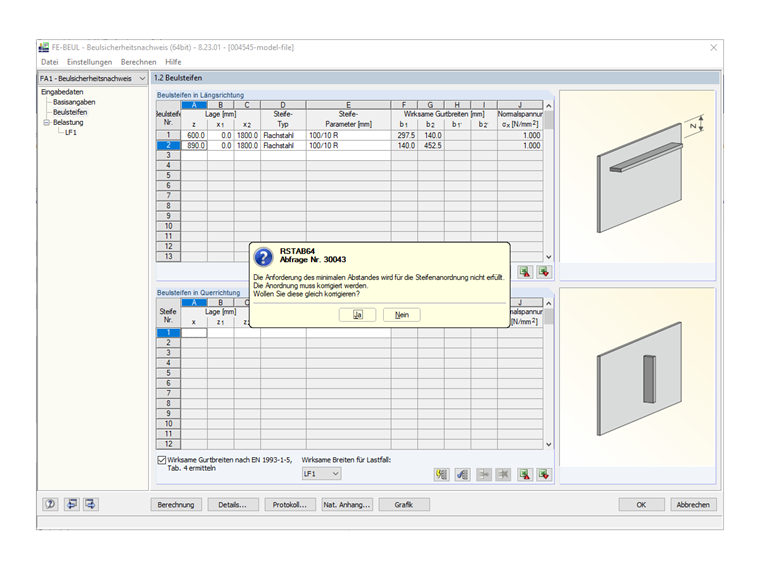

Komunikat pokazany na rysunku 01 jest wyświetlany, jeżeli w oknie Szczegóły zaznaczone zostanie pole wyboru "Minimalna odległość między żebrami", a odległość w świetle między usztywnieniami jest mniejsza niż ta minimalna odległość amin. Odległość minimalną oblicza się w następujący sposób:
amin = 30 ⋅ ε ⋅ t
gdzie:
t jest grubością panelu wyboczeniowego.
W takim przypadku odległość elementów usztywniających należy zwiększyć w oknie „1.2 Usztywnienia”. W przypadku panelu wyboczeniowego pokazanego na rysunku 01 odstęp w świetle pomiędzy żebrami wynosi:
Δz = z2 - z1 - (t1 + t2 )/2 = 890 - 600 - (10 + 10)/2 = 280 mm
Odległość ta jest mniejsza niż odległość minimalna:
amin = 30 ⋅ ε ⋅ t = 30 ⋅ √(235/355) ⋅ 12 = 292,9 mm
Dlatego należy wprowadzić co najmniej pozycję usztywnienia 2
z2 = z1 + (t1 + t2 )/2 + amin = 600 + (10 + 10)/2 + 292,9 ≈ 903 mm

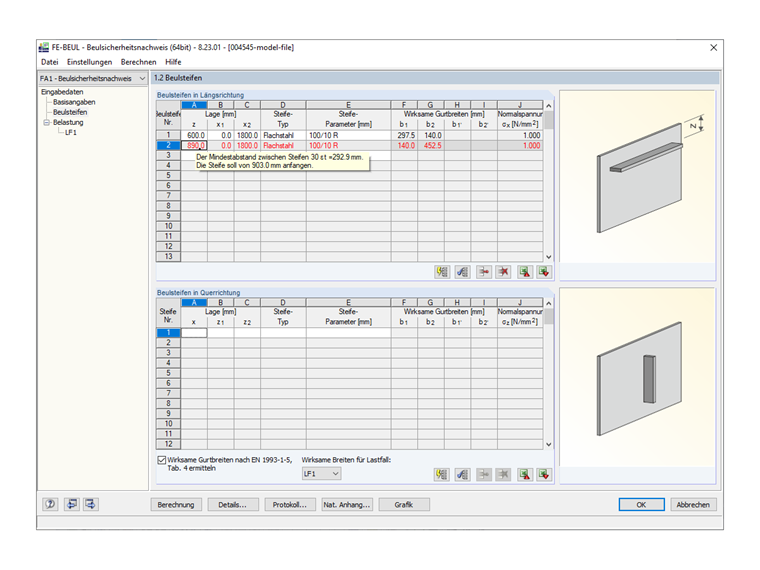

Odległość ta jest również wyświetlana jako informacja w oknie "1.2 Usztywnienia" po najechaniu kursorem myszy na usztywnienie 2 (zdjęcie 02).

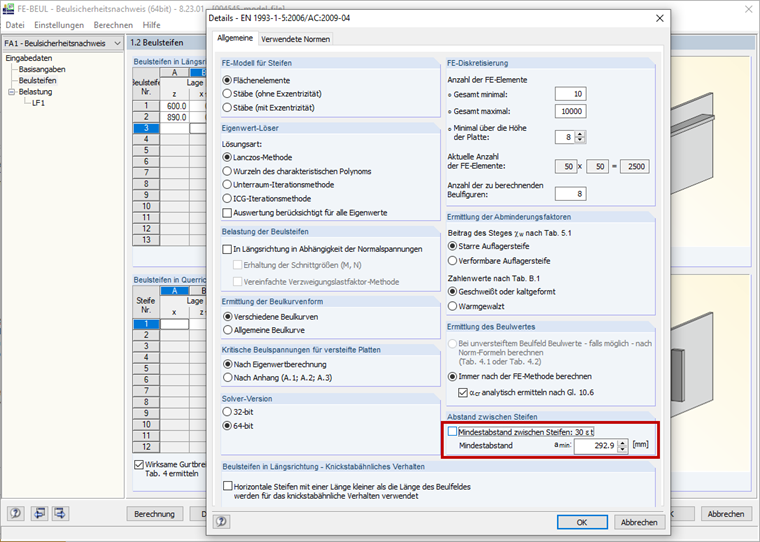

Jeżeli obliczenia mają być wykonane również dla odległości żeber mniejszej niż odległość minimalna, należy zaznaczyć pole „Minimalna odległość między żebrami: ε t” (Rysunek 03).
