Superfici/solidi intersecanti senza intersezione

C'è un'opzione per convertire un'intersezione in una linea. Mit Hilfe dieser Option können Sie die Durchdringung manuell erzeugen. Hier ein kleines Beispiel zur Veranschaulichung:

1. Zuerst wird eine Durchdringung zwischen zwei Objekten erzeugt, hier über den Befehl "Neues zusammengesetztes Volumen":


   FAQ

   [IT] FAQ 004634 | Come posso creare superfici/solidi intersecanti senza mantenere il corrispondente...

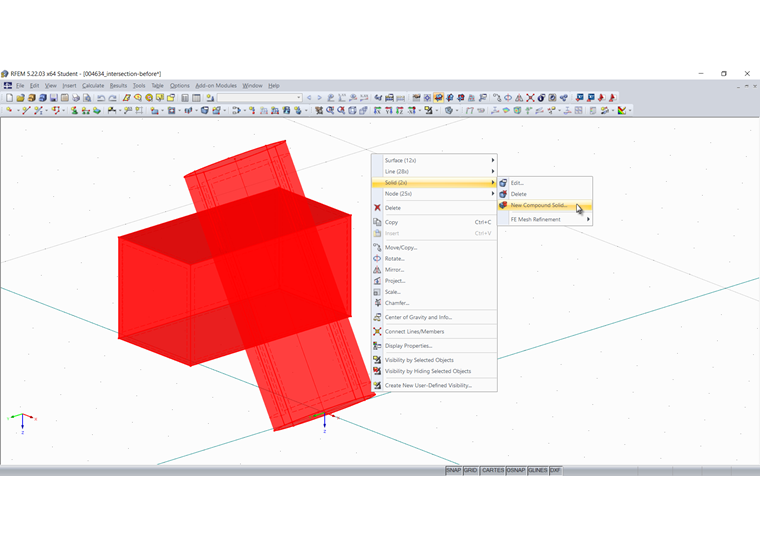

   Creazione di solidi composti e quindi intersezioni

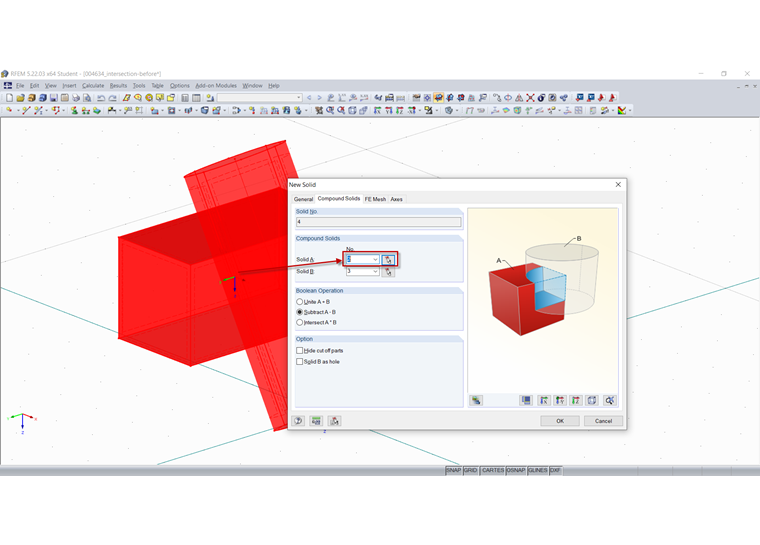

   Im konkreten Fall wird der Zylinder vom Quader abgezogen, sodass eine Durchdringung entsteht:


   Creazione di un nuovo solido per sottrazione del cilindro dal cuboide

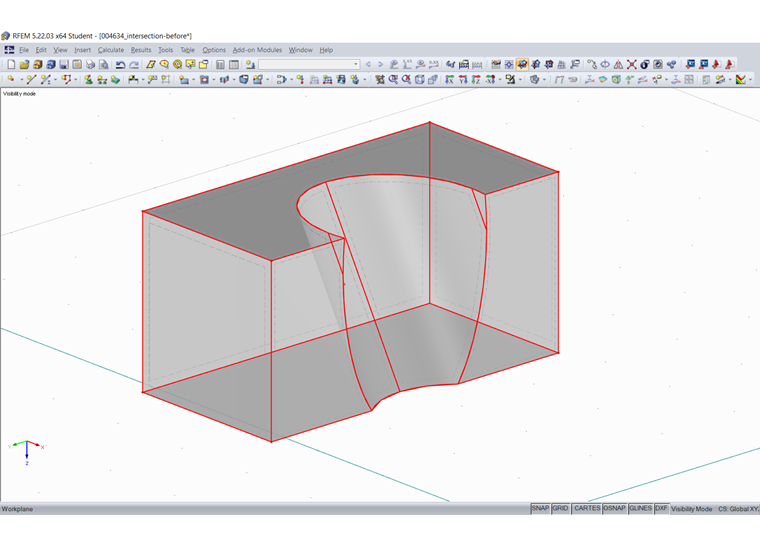

   Nuovo solido con intersezione
2. Diese Durchdringung wird nun "in Linien konvertiert". Dazu werden alle beteiligten Objekte selektiert und im Kontextmenü im Unterpunkt "Durchdringung" "In Linie konvertieren" gewählt:

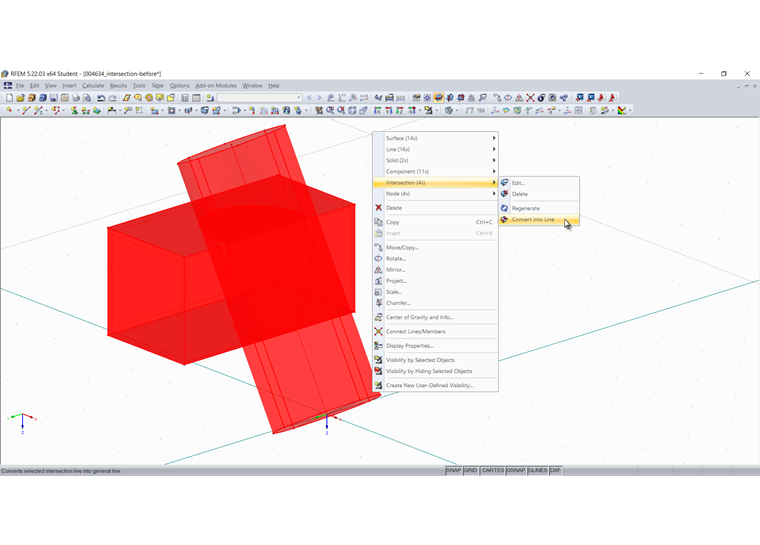

   Converti intersezioni in linee
3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Über die Neuauswahl der Begrenzungslinien einer Fläche kann diese abgeändert werden. Speziell die Durchdringungsfläche muss als Quadrangle-Fläche modelliert werden:

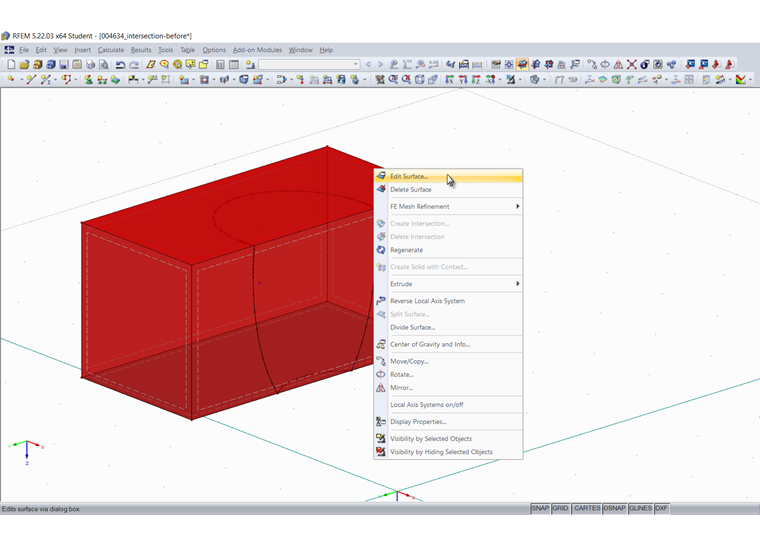

   Superfici del cuboide con linee di intersezione

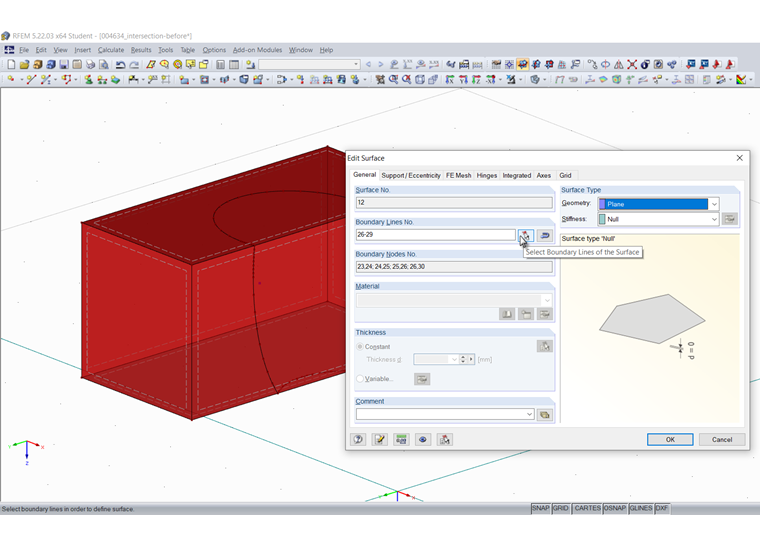

   Modifica delle linee di contorno della superficie superiore

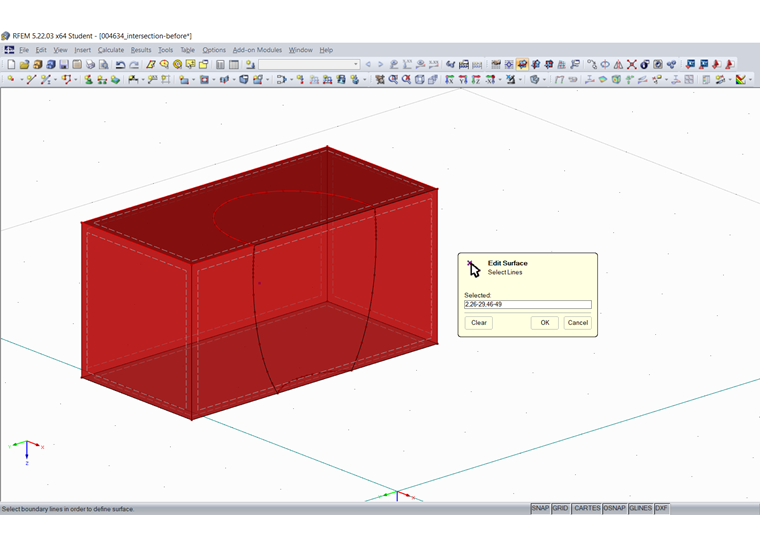

   Nuove linee selezionate del bordo della superficie superiore
4. Zuletzt muss dann das Volumen neu angelegt werden:

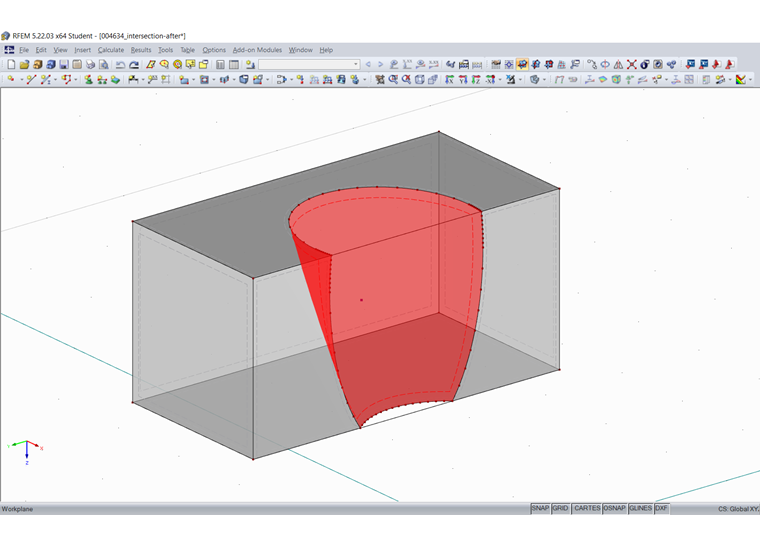

   Nuovo solido unito senza intersezione
