Dotaz

Jak mohu vytvořit protínající se plochy/tělesa, aniž by se zachoval příslušný průnik?


Odpověď:

Existuje možnost, že průnik je možné konvertovat na linii. Pomocí této možnosti můžete průnik vytvořit ručně. Zde je příklad:

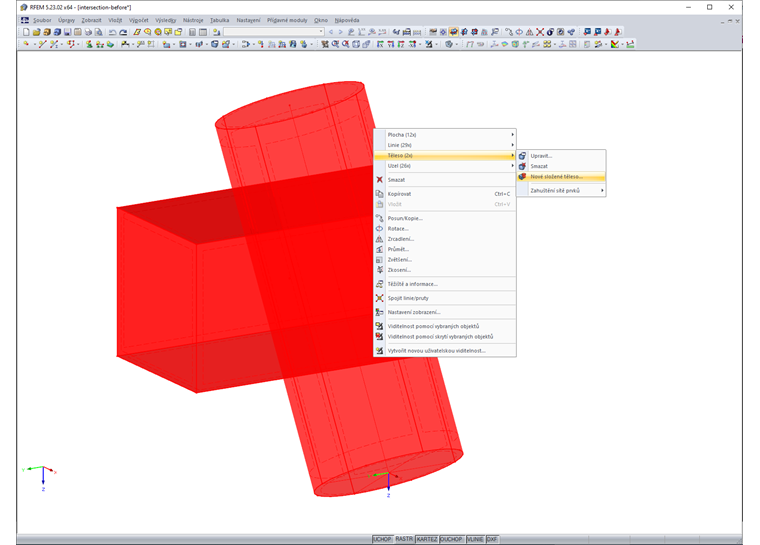

1. Nejdříve se vytvoří průnik mezi dvěma objekty, zde pomocí příkazu "Nové složené těleso":

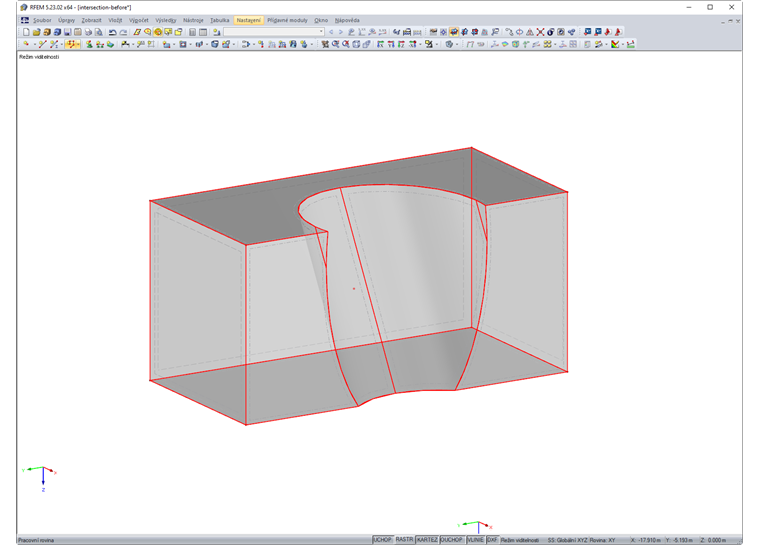

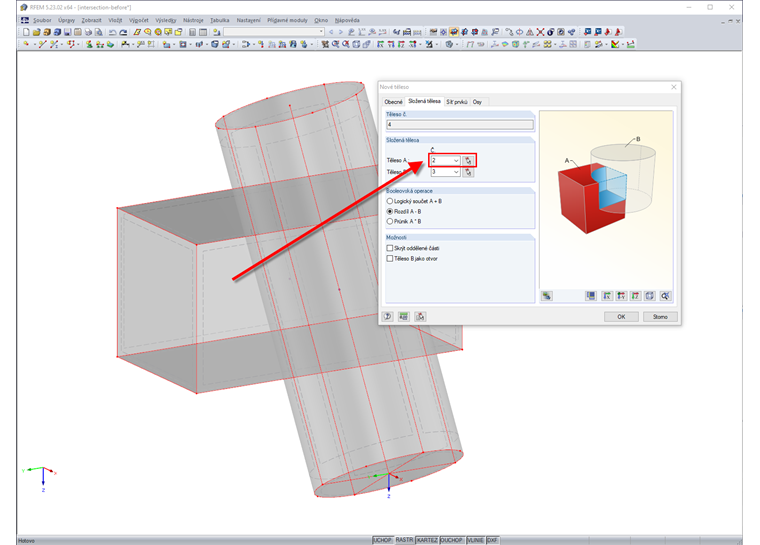

V konkrétním případě se odečte válec od kvádru, a vytvoří se tak průnik:

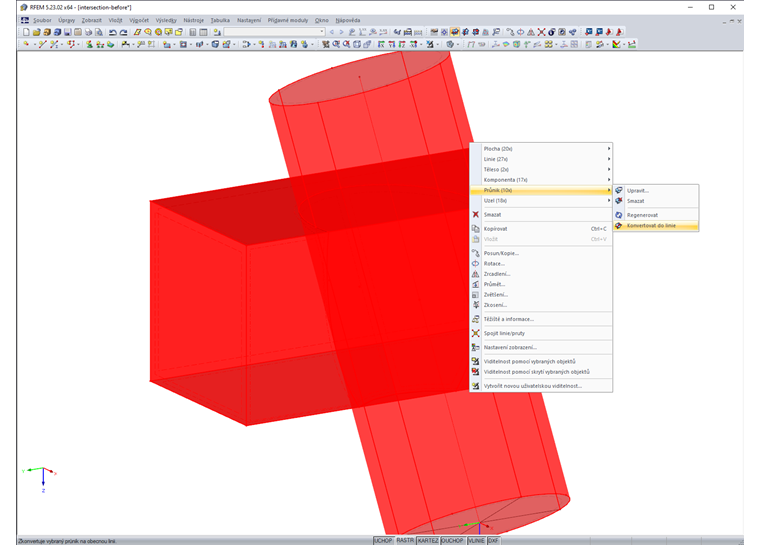

2. Tento průnik je nyní "konvertován do linie". Za tímto účelem se vyberou všechny příslušné objekty a v místní nabídce v sekci "Průnik" se zvolí možnost "Konvertovat do linie":

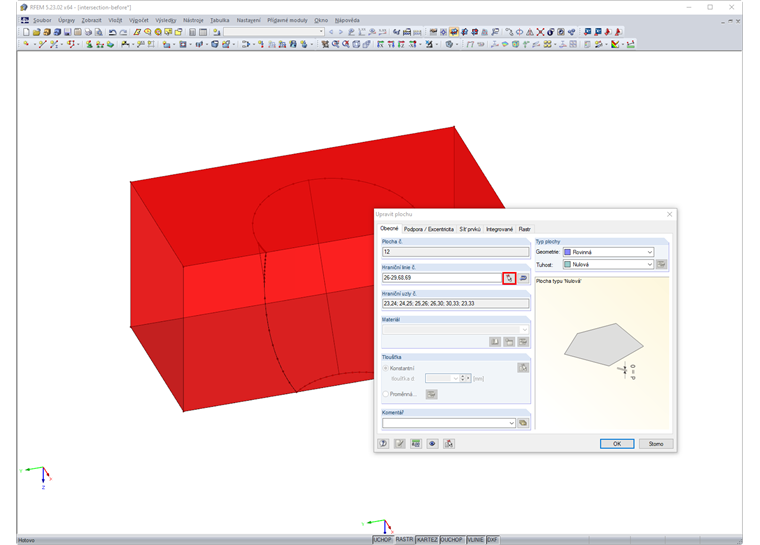

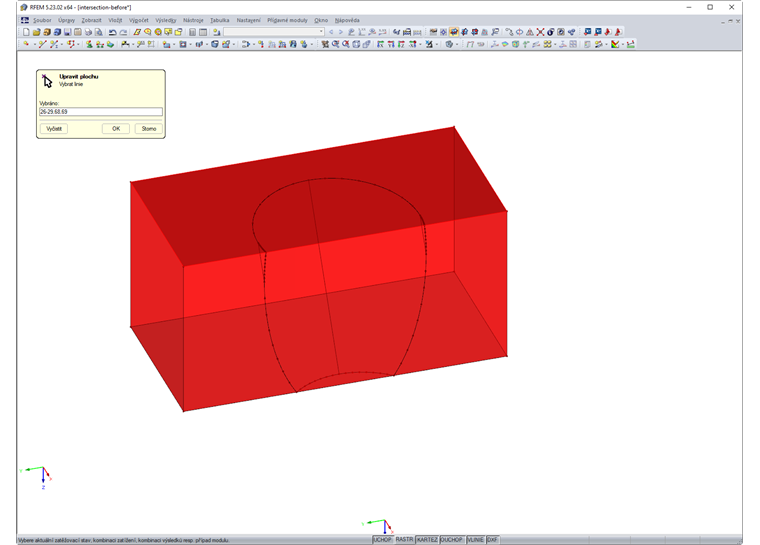

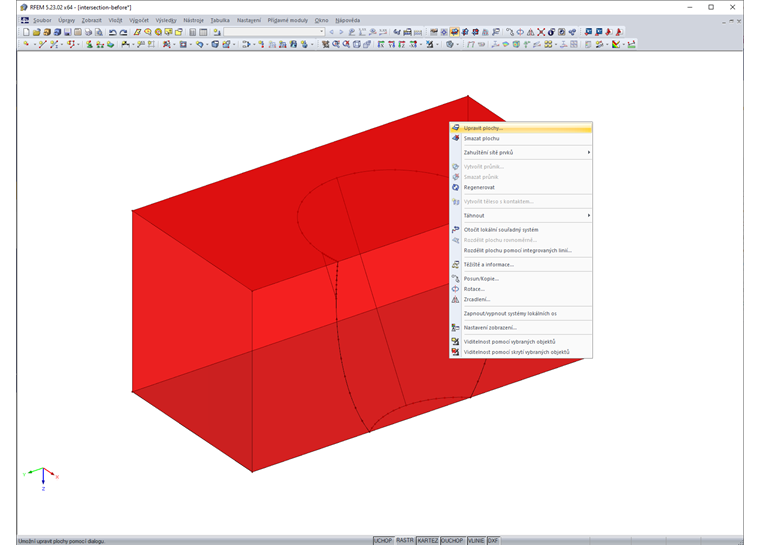

3. Tyto nové linie slouží k vytváření nových ploch nebo k úpravám ploch stávajících. Pomocí nového výběru hraničních linií plochy je možné provést úpravu. Zejména plocha průniku musí být modelována jako zobecnělý čtyřúhelník:

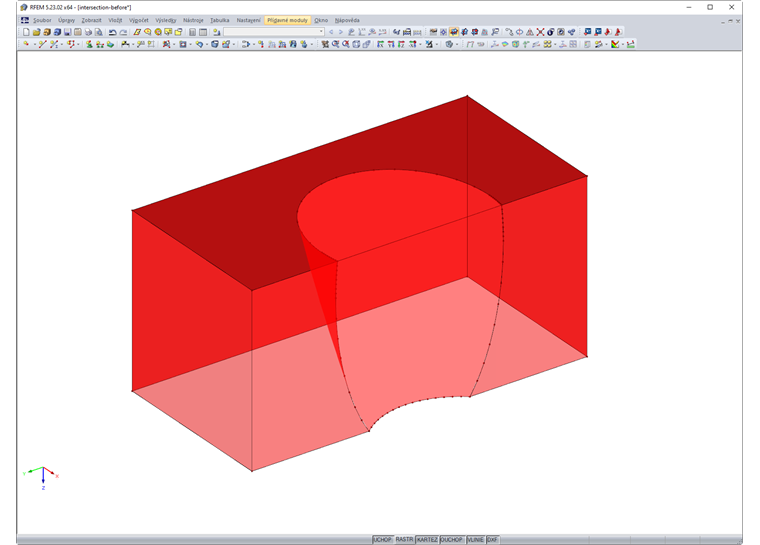

4. Nakonec je třeba těleso vytvořit znovu:
