Frage

Wie kann man sich schneidende Flächen/Volumen erzeugen, ohne die zugehörige Durchdringung zu behalten?


Antwort:

Es gibt die Option, dass eine Durchdringung in eine Linie konvertiert werden kann. Mit Hilfe dieser Option können Sie die Durchdringung manuell erzeugen. Hier ein kleines Beispiel zur Veranschaulichung:

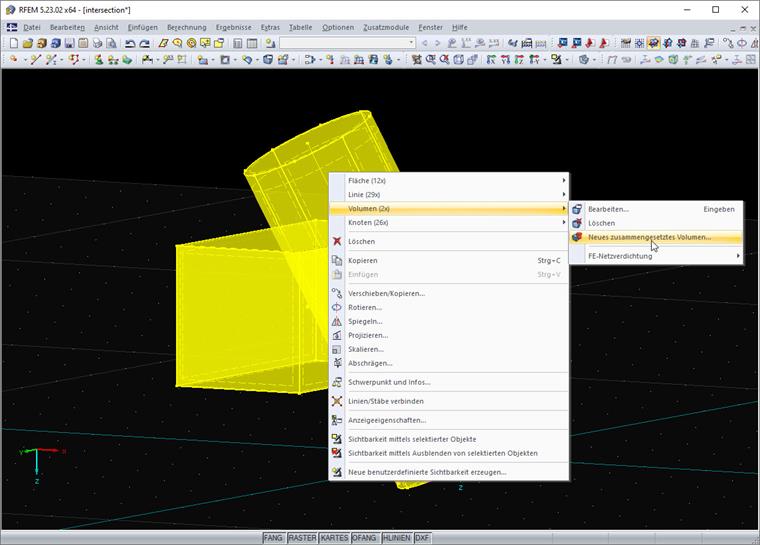

1. Zuerst wird eine Durchdringung zwischen zwei Objekten erzeugt, hier über den Befehl "Neues zusammengesetztes Volumen":

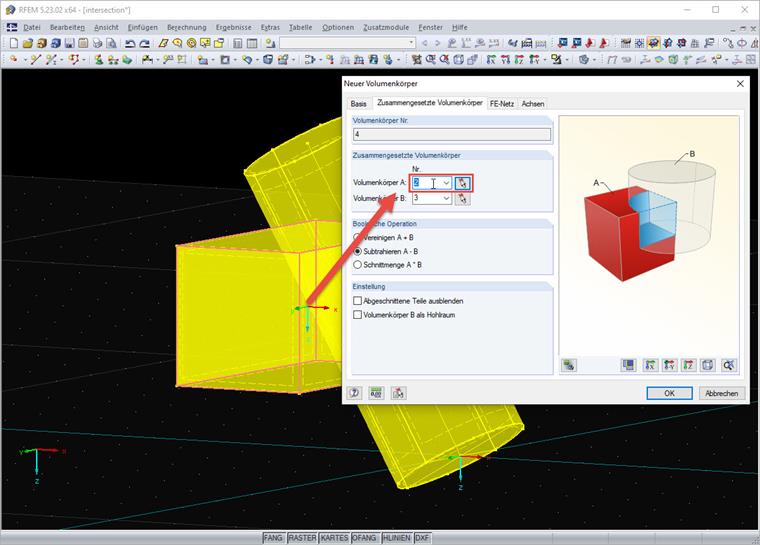

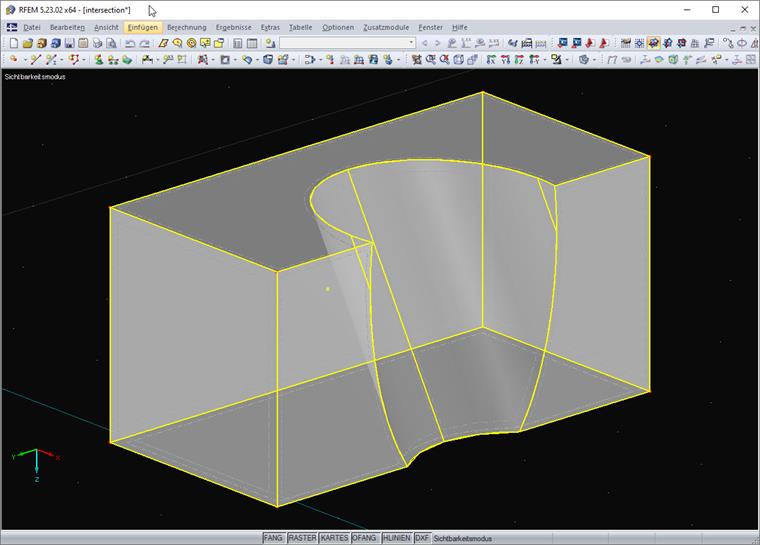

Im konkreten Fall wird der Zylinder vom Quader abgezogen, sodass eine Durchdringung entsteht:

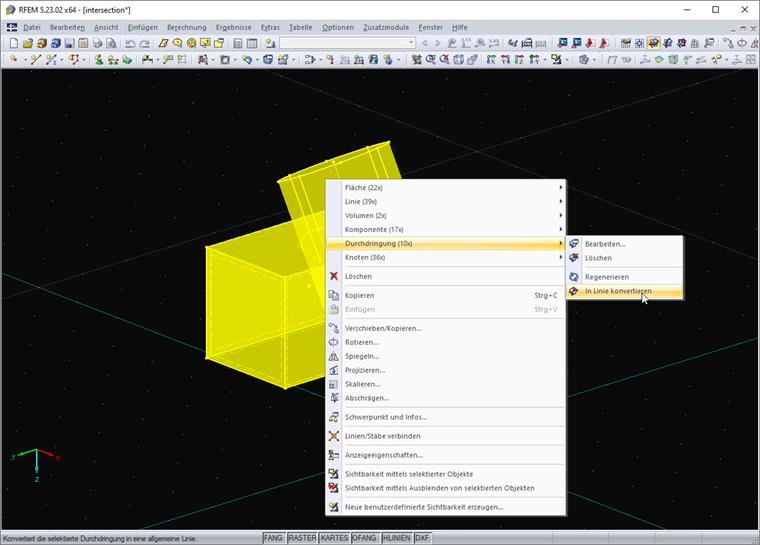

2. Diese Durchdringung wird nun "in Linien konvertiert". Dazu werden alle beteiligten Objekte selektiert und im Kontextmenü im Unterpunkt "Durchdringung" "In Linie konvertieren" gewählt:

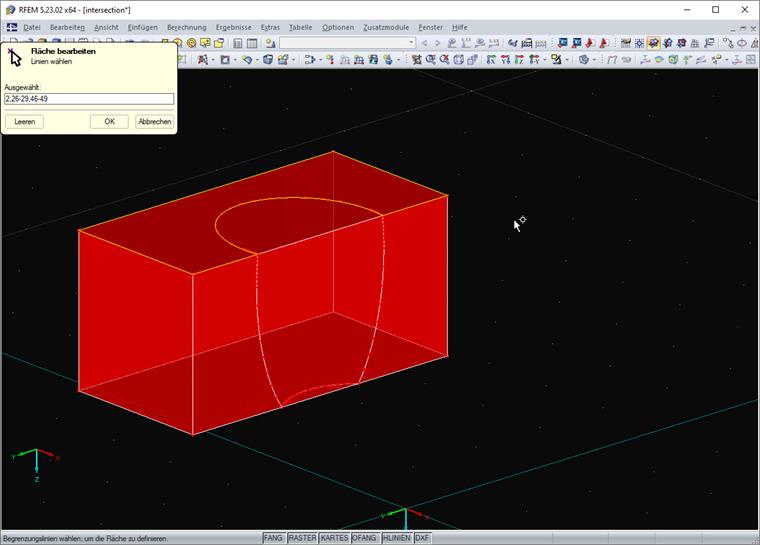

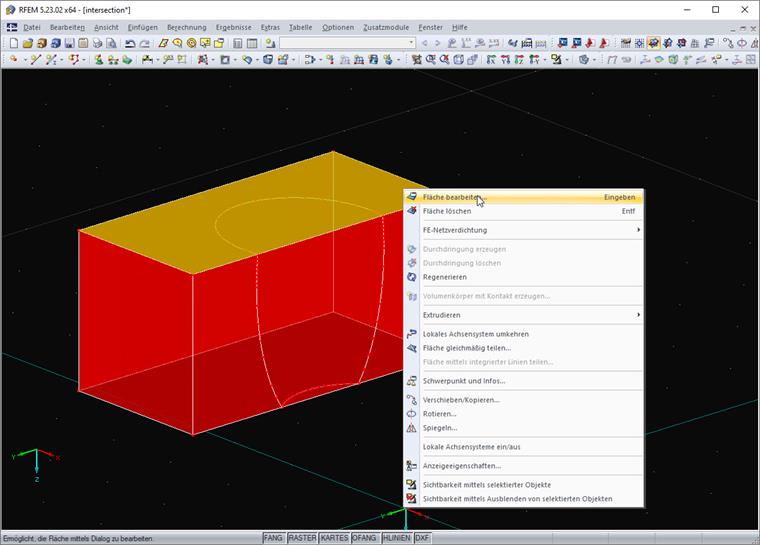

3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Über die Neuauswahl der Begrenzungslinien einer Fläche kann diese abgeändert werden. Speziell die Durchdringungsfläche muss als Quadrangle-Fläche modelliert werden:

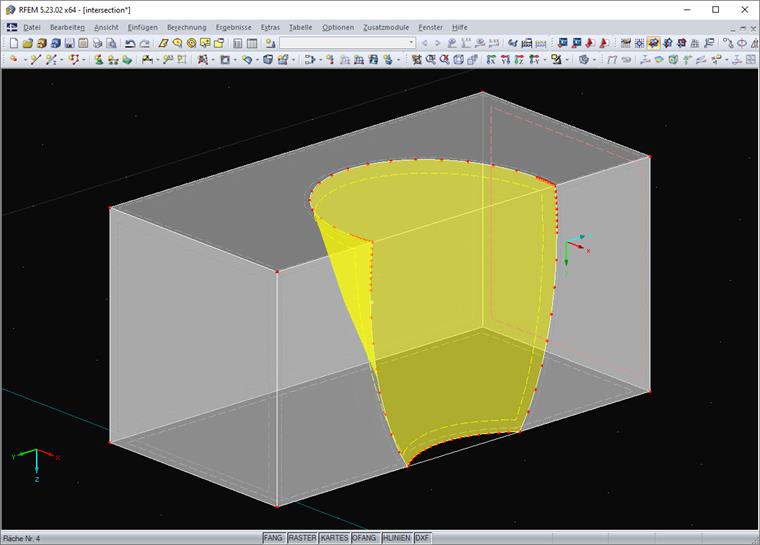

4. Zuletzt muss dann das Volumen neu angelegt werden:
