Przecinające się powierzchnie/bryły bez przecięcia

Istnieje możliwość przekształcenia przecięcia w linię. Mit Hilfe dieser Option können Sie die Durchdringung manuell erzeugen. Hier ein kleines Beispiel zur Veranschaulichung:

1. Zuerst wird eine Durchdringung zwischen zwei Objekten erzeugt, hier über den Befehl "Neues zusammengesetztes Volumen":


   FAQ

   [EN] FAQ 004634 | Jak utworzyć przecinające się powierzchnie/bryły bez zachowania odpowiednich...

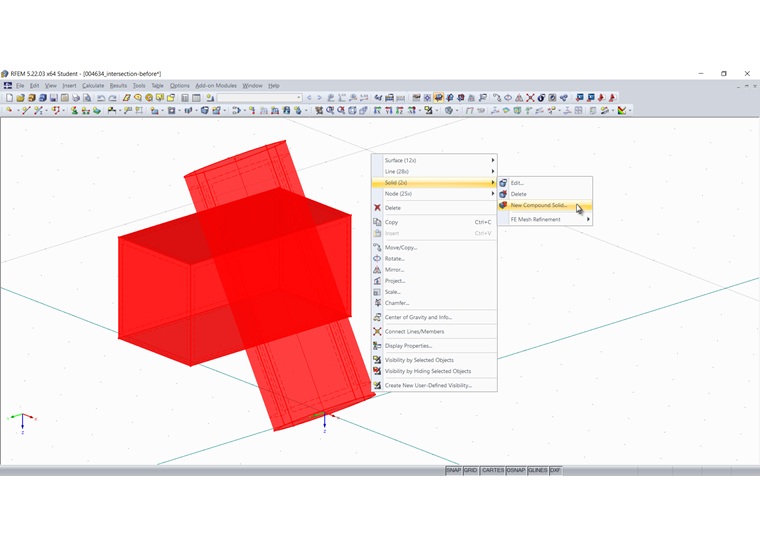

   Tworzenie bryły złożonej, a tym samym przecięć
   Im konkreten Fall wird der Zylinder vom Quader abgezogen, sodass eine Durchdringung entsteht:

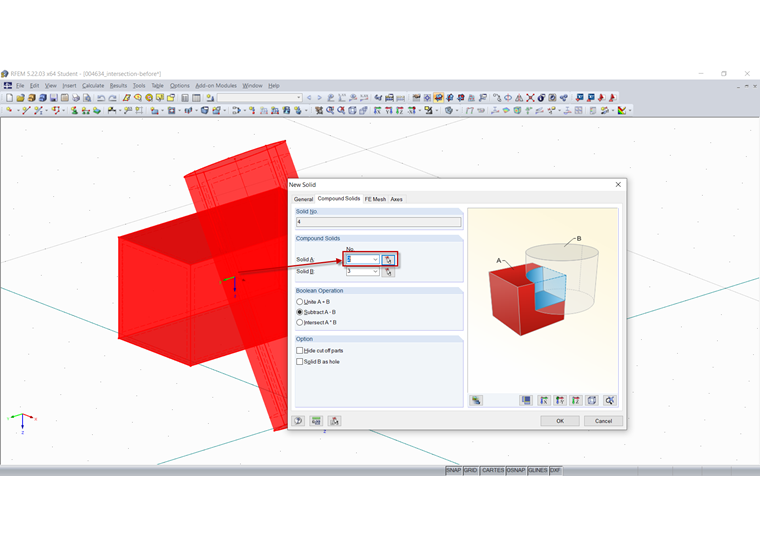

   Tworzenie nowej bryły poprzez odejmowanie walca od prostopadłościanu

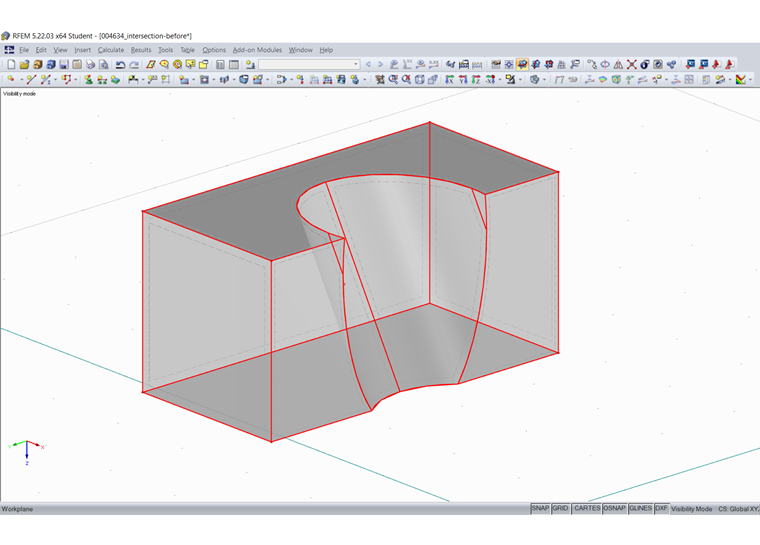

   Nowa bryła ze przecięciem
2. Diese Durchdringung wird nun "in Linien konvertiert". Dazu werden alle beteiligten Objekte selektiert und im Kontextmenü im Unterpunkt "Durchdringung" "In Linie konvertieren" gewählt:

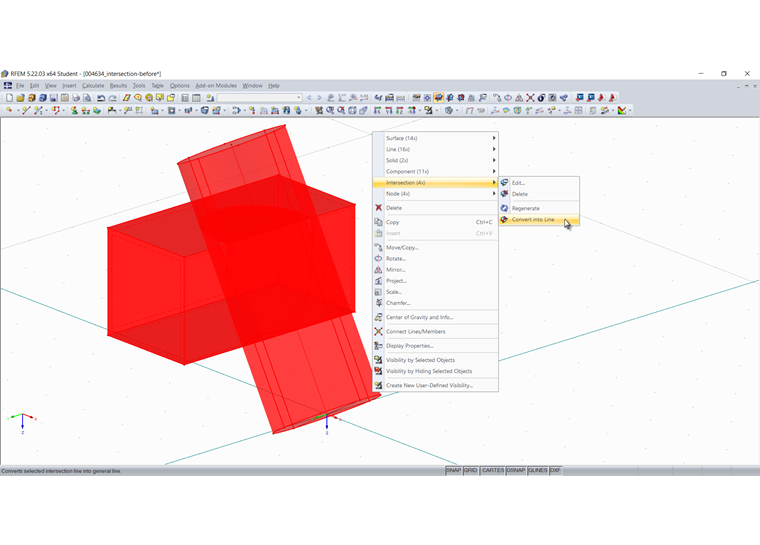

   Zamienić przecięcia na linie
3. Die neuen Linien werden verwendet, um neue Flächen anzulegen oder vorhandene zu modifizieren. Über die Neuauswahl der Begrenzungslinien einer Fläche kann diese abgeändert werden. Speziell die Durchdringungsfläche muss als Quadrangle-Fläche modelliert werden:

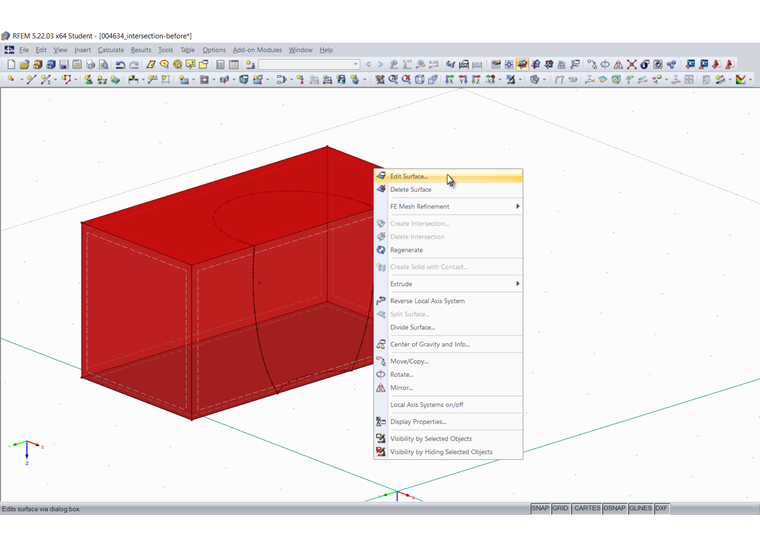

   Powierzchnie prostopadłościanu z liniami przecięcia

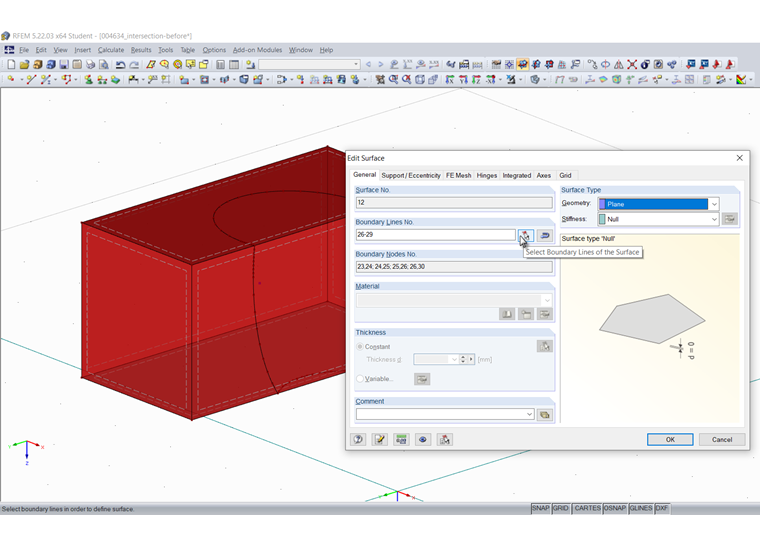

   Modyfikowanie linii granicznych górnej powierzchni

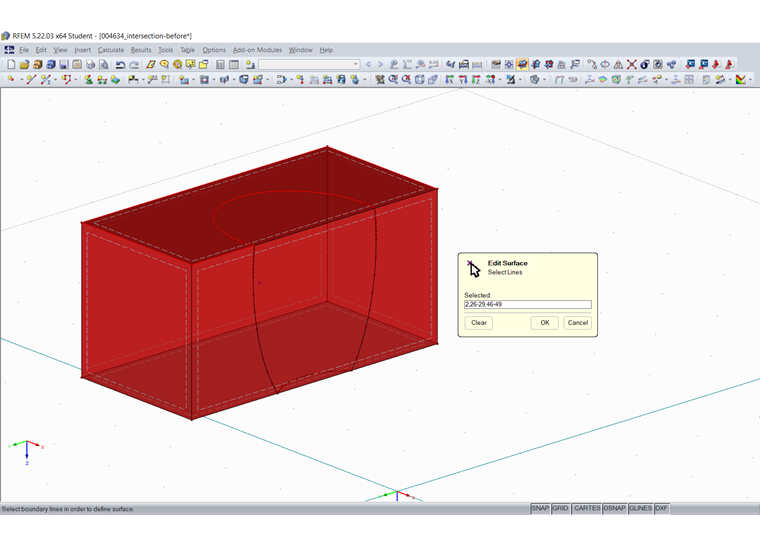

   Nowe wybrane linie graniczne górnej powierzchni
4. Zuletzt muss dann das Volumen neu angelegt werden:

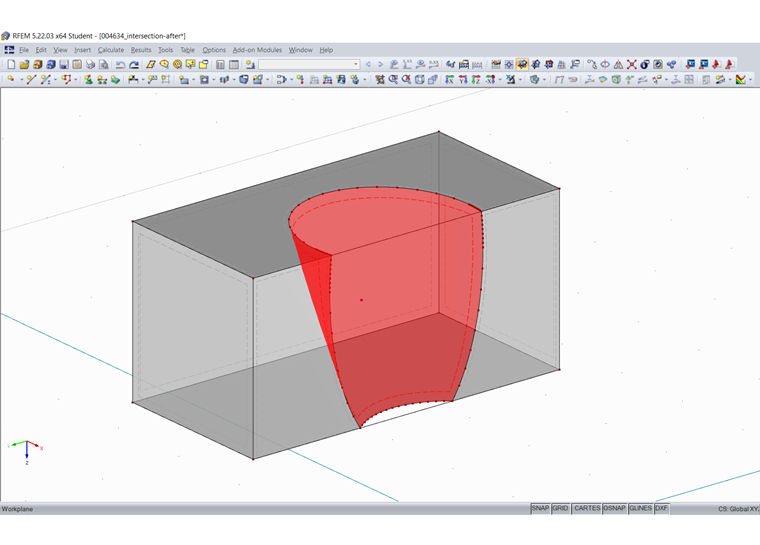

   Nowa scalona bryła bez przecięcia
