Risposta:

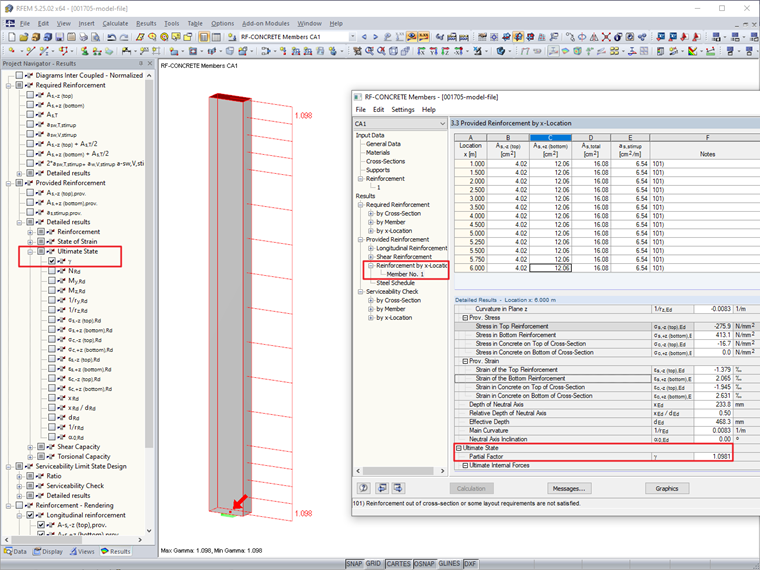

In RF ‑ CONCRETE Members, è possibile trovare solo l'utilizzo per un calcolo non lineare. Per un calcolo lineare, è disponibile il valore di un coefficiente di sicurezza parziale (coefficiente di sicurezza = NRd/NEd). È possibile ottenere l'utilizzo invertendo il valore del coefficiente parziale di sicurezza.

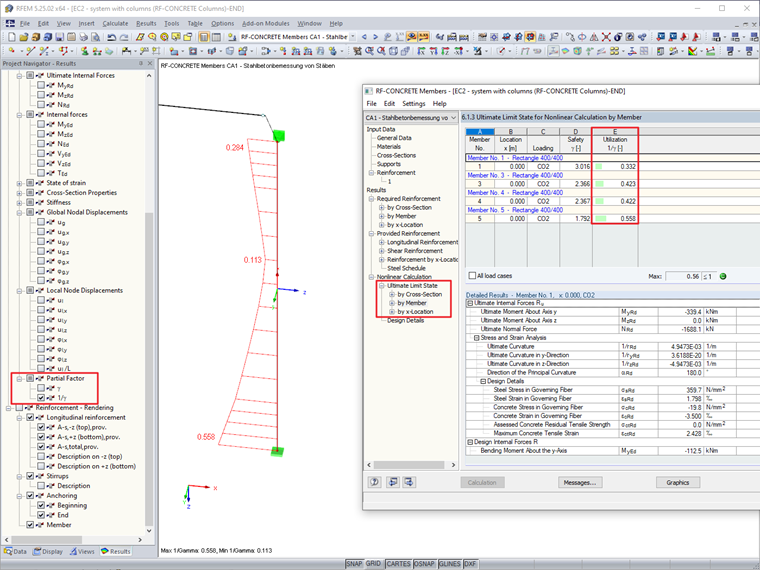

Rapporto di utilizzo nelle aste RF-CONCRETE
Come posso visualizzare il rapporto di utilizzo di una colonna di compressione in RF -CONCRETE Members?
