Odpowiedź:

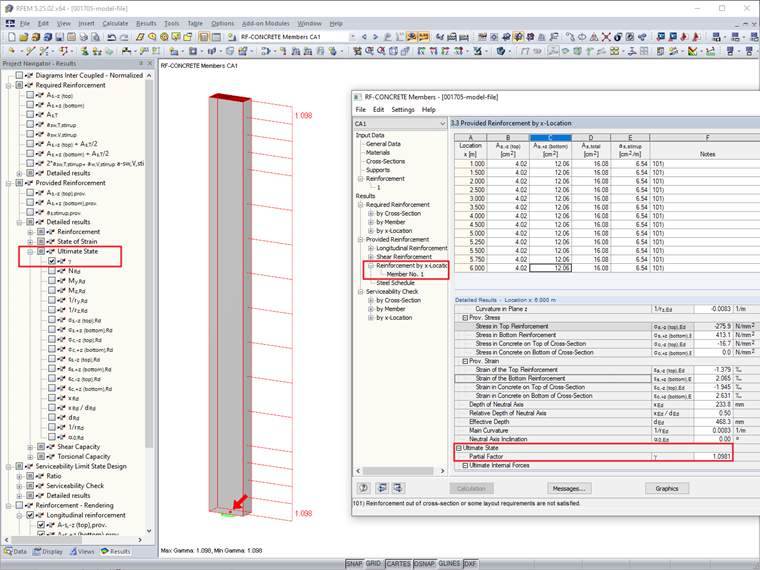

W RF ‑ CONCRETE Members można znaleźć wykorzystanie tylko do obliczeń nieliniowych. W przypadku obliczeń liniowych dostępna jest wartość częściowego współczynnika bezpieczeństwa (współczynnik bezpieczeństwa = NRd/NEd). Wykorzystanie można uzyskać, odwracając wartość częściowego współczynnika bezpieczeństwa.

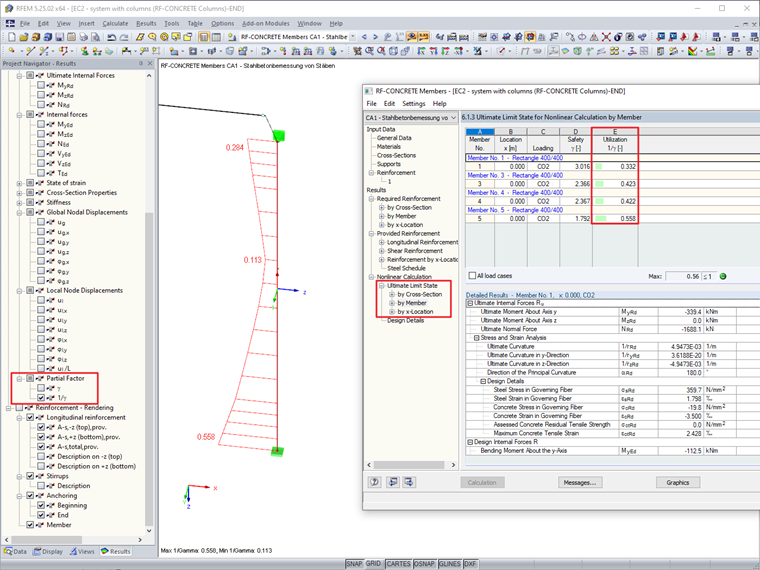

Stopień wykorzystania w prętach RF-CONCRETE
Jak wyświetlić stopień wykorzystania słupa ściskanego w RF ‑ CONCRETE Members?
