Antwort:

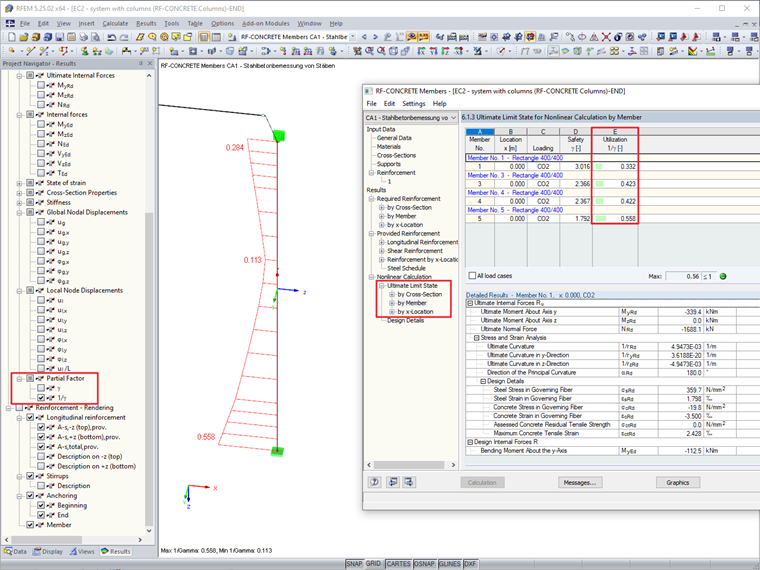

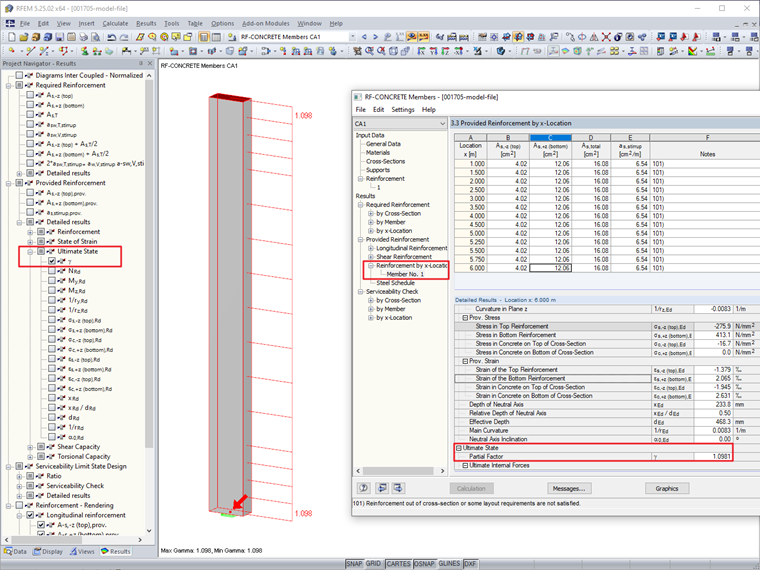

In RF-BETON Stäbe ist nur die Ausnutzung für eine nichtlineare Berechnung zu finden. Für eine lineare Berechnung steht der Wert eines Teilsicherheitsbeiwerts (Sicherheitsfaktor = NRd/NEd) zur Verfügung. Die Ausnutzung kann durch Umkehren des Teilsicherheitsbeiwerts ermittelt werden.
Ausnutzung in RF-BETON Stäbe
Wie kann ich mir den Ausnutzungsgrad einer Druckstütze in RF-BETON Stäbe anzeigen lassen?
Haben Sie irgendwelche Fragen?
Länge: 00:01:02 min
Knowledge Base
Länge: 00:00:35 min
Länge: 00:00:00 min
Länge: 00:00:55 min
Länge: 00:00:48 min
Länge: 00:00:53 min
.png?mw=350&hash=08a561dc3d1b94edf5b16c9962561142b7b844d3)
In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option "Bewehrungsvorschlag vornehmen" aktiv ist.
In RFEM 5 und RSTAB 8 können mit dem Zusatzmodul RF-/FUND Pro Fundamente nach EN 1992-1-1 und EN 1997-1 bemessen werden.
Laut Heft 631 des DAfStb, Kapitel 2.4 ändert sich das Tragverhalten von Decken, wenn deren kontinuierliche Stützung durch Wände in Bereichen von Öffnungen unterbrochen wird. In Abhängigkeit der Länge des Öffnungsbereiches und der Plattendicke sind Maßnahmen bezüglich der Untersuchung der Decke im Bereich der Öffnung nötig.
Bei der Querkraftbemessung in RF-BETON Stäbe und BETON kann die einwirkende Querkraft Vz gemäß EN 1992-1-1 abgemindert werden. Im nachfolgenden Artikel wird auf die Abminderung der auflagernahen Einzellasten und die Querkraftbemessung im Abstand d vom Auflagerrand bei gleichförmiger Last eingegangen.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
In RF-BETON Flächen erhalte ich eine hohe Bewehrungsmenge in Zusammenhang mit einem Hebelarm, der annähernd null ist. Wie kommt ein so kleiner Hebelarm der inneren Kräfte zustande?
Beim Umstellen von manueller Definition der Bewehrungsbereiche auf automatische Anordnung der Bewehrung nach Maske 1.4 ändert sich das Ergebnis der Verformungsberechnung, obwohl die Grundbewehrung nicht verändert wurde. Wodurch kommt diese Änderung zustande?
Warum erhalte ich einen unstetigen Bereich im Verlauf der Schnittgrößen? Im Bereich einer gelagerten Linie erhalte ich einen Sprung in der Querkraft VEd, welcher mir nicht plausibel erscheint.
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
Ich kann bei der Bemessung für einen Rechteck-Querschnitt nur umlaufende Bewehrung wählen. Woran liegt das?
Was bedeutet die Option "Rissbildung innerhalb erster 28 Tage"?
