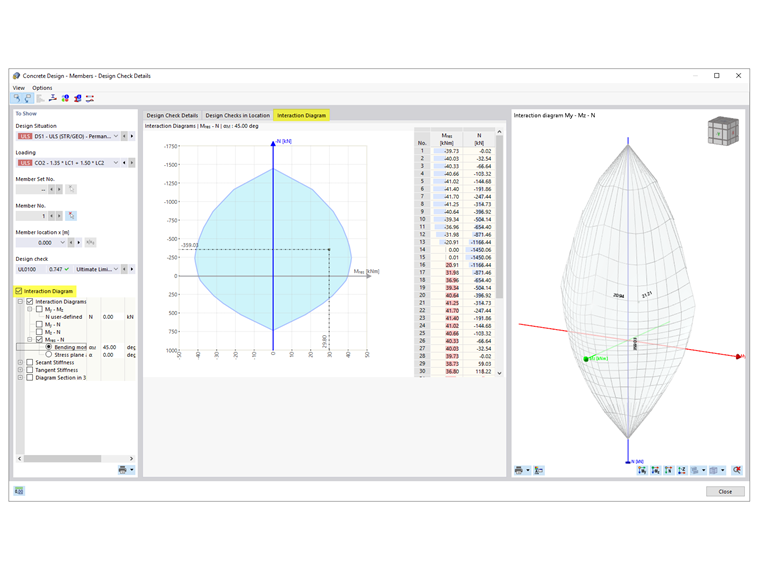

Come posso aprire il diagramma di interazione da Concrete Design?

Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.

Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.

Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.

Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).

Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:

• Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
• Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6

È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.

• 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
• 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.

Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

• Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
• Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .

Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:

• Configurazioni di calcolo sismico
• Distinzione delle classi di duttilità DCL, DCM, DCH
• Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
• Verifica del valore limite per il coefficiente di comportamento
• Verifica della capacità 'Colonna forte - trave debole'
• Dettagli e regole particolari per la duttilità di curvatura
• Dettagli e regole particolari per la duttilità locale
