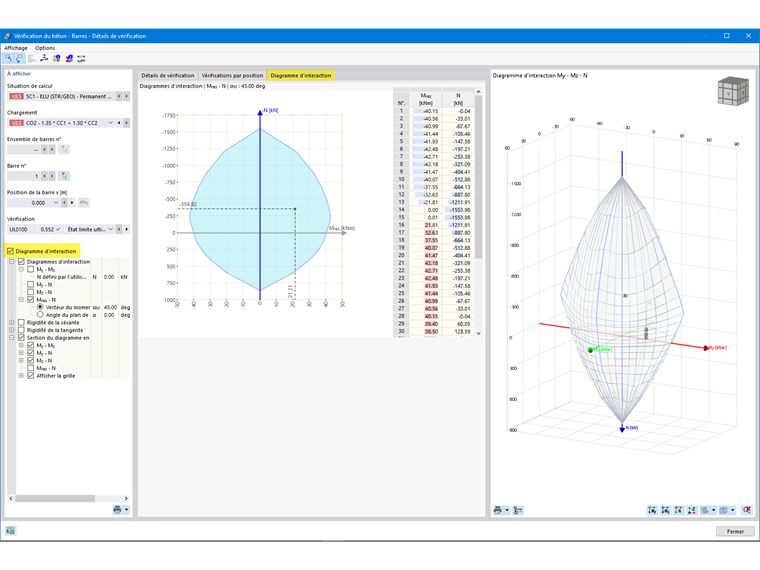

Pour afficher le diagramme d'interaction, veuillez ouvrir la boîte de dialogue « Détails de vérification » pour la vérification du béton.
Dans la partie gauche de cette boîte de dialogue, sélectionnez ensuite le « Diagramme d'interaction ». Un onglet supplémentaire « Diagramme d'interaction » apparaîtra. Vous pourrez alors définir les paramètres d'affichage des résultats.
