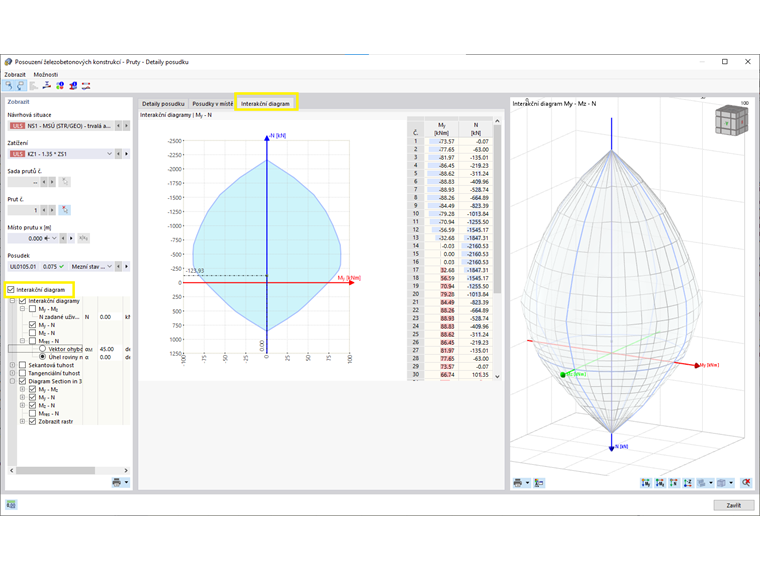

Pro zobrazení interakčního diagramu je nutné otevřít dialog "Detaily posudku" pro Posouzení železobetonových konstrukcí.
Na levé straně dialogu pak můžete zaškrtnout "Interakční diagram". Tím se zobrazí další záložka "Interakční diagram". Zde lze řídit nastavení pro zobrazení výsledků.
