Durante l'esportazione del mio modello da RFEM a RWIND, viene visualizzato il messaggio "Avviso nr. 7731 | Impossibile leggere il file logger ". Cosa posso fare per avviare la simulazione in RWIND?

Risposta

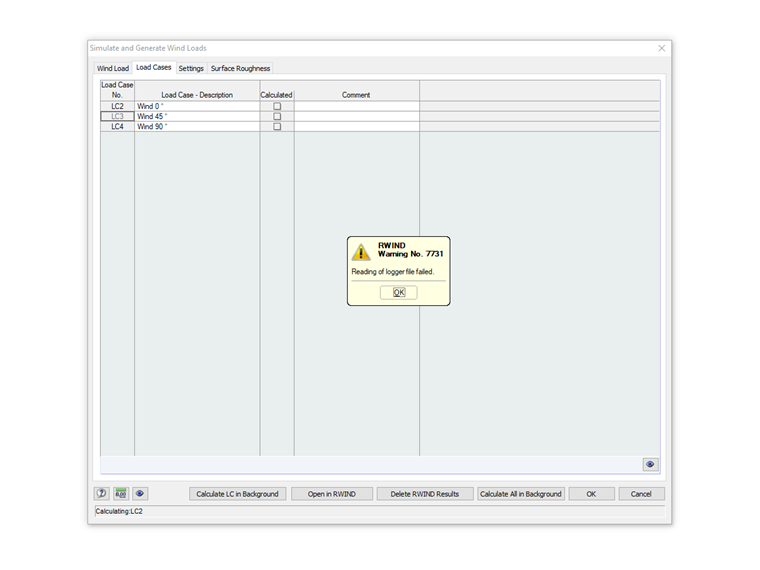

Quando si utilizzano accoppiamenti/aste rigide o aste con una sezione trasversale di tipo rigido fittizio, spesso sorgono problemi durante la generazione di modelli in RWIND. Il programma termina con il messaggio di avviso, come mostrato in Fig. 01.

Avvertenza nr. 7731 | Lettura del file logger non riuscita.

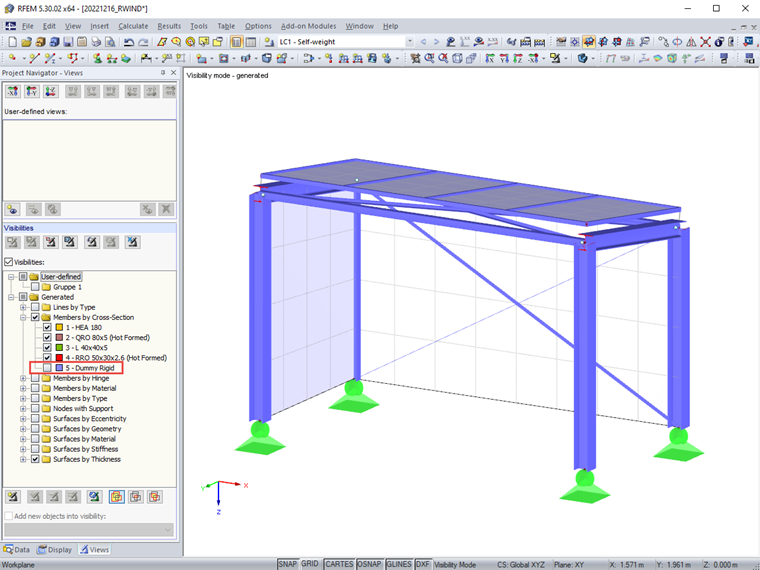

Hai ancora la possibilità di eseguire una simulazione del vento per tali strutture. A tale scopo, disattivare la visibilità per gli oggetti interessati, ad esempio utilizzando il navigatore di viste (vedi Fig. 02).

Disattivazione della visibilità delle sezioni trasversali "fittizie" in View Navigator

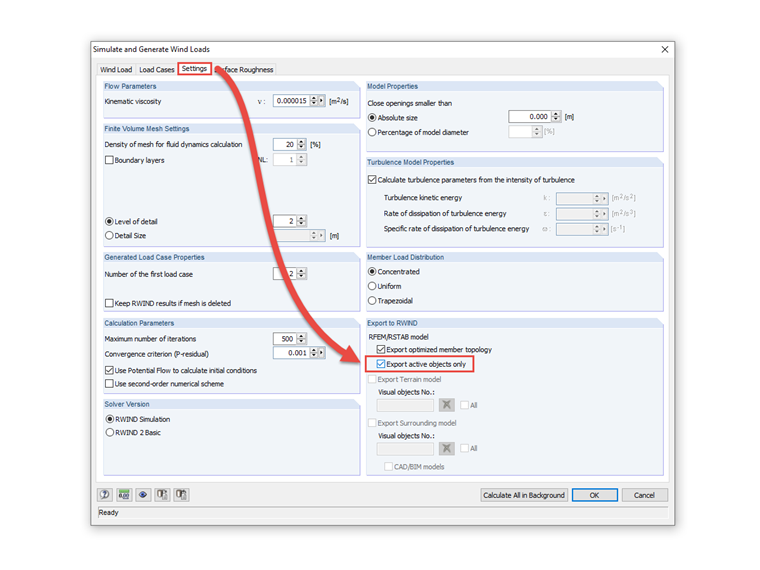

Quindi, nella finestra di dialogo "Simula e genera carichi del vento", nella scheda "Impostazioni", attiva l'opzione "Esporta solo oggetti attivi" (vedi Fig. 03).

Impostazioni per la simulazione e la generazione di carichi del vento in RFEM

Quindi il modello può essere aperto in RWIND o simulato direttamente sullo sfondo.
