Dipl.-Ing. (FH) Jürgen Theilmann, M.Ing.

2022-12-16

Vincoli esterni delle linee | Rigidezza tramite parete fittizia

Vorrei determinare e prendere in considerazione la rigidezza di un vincolo esterno lineare utilizzando un muro fittizio. Perché questa opzione è disattivata per me?

Risposta:

L'opzione "Rigidezza mediante parete fittizia" è disponibile solo se è stato selezionato il sistema di assi locale della linea supportata, non per il sistema di coordinate globali.

Non appena "Xyz locale" è stato selezionato sotto il sistema di coordinate e l'opzione è stata attivata, la scheda "Rigidezza con parete fittizia" è disponibile. Vedere anche le figure 01 e 02.

FAQ

FAQ 005339 | Vorrei determinare la rigidezza di un vincolo esterno lineare utilizzando un muro fittizio ...

FAQ 005339 | Vorrei determinare e considerare la rigidezza di un vincolo esterno lineare utilizzando un muro fittizio. Perché questa opzione è disattivata?

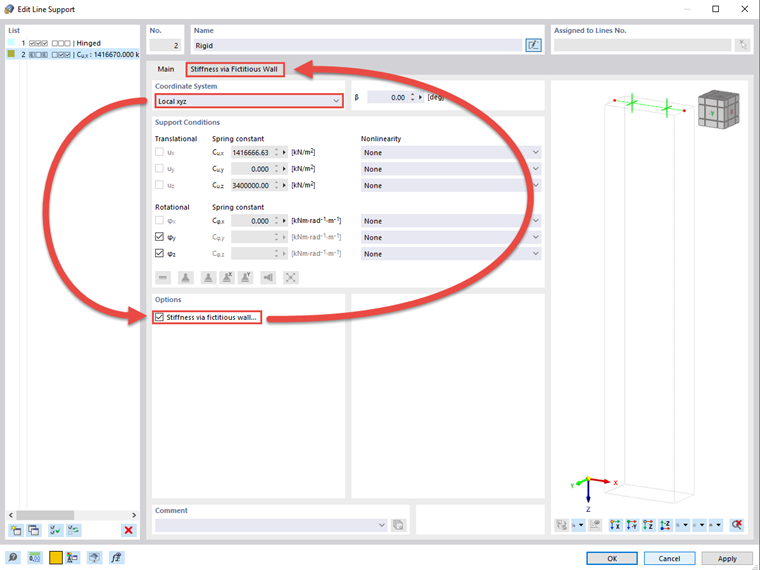

Rigidezza tramite parete fittizia | Attiva

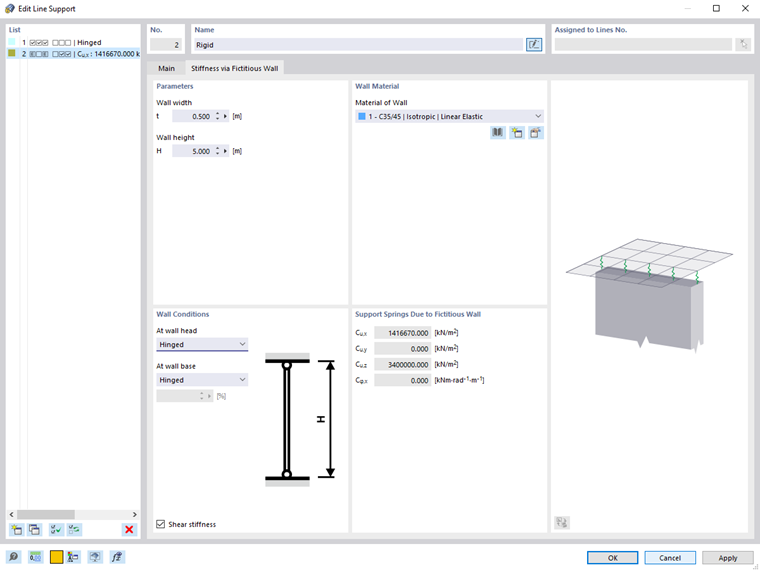

Rigidezza tramite parete fittizia | Finestra di dialogo
