Opcja "Sztywność przy użyciu fikcyjnej ściany" jest dostępna tylko wtedy, gdy wybrany został lokalny układ osi podpieranej linii, a nie dla globalnego układu współrzędnych.

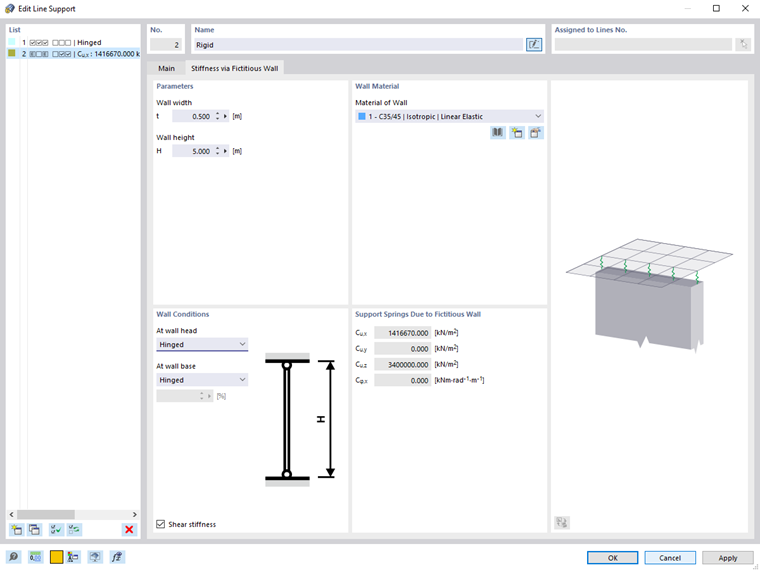

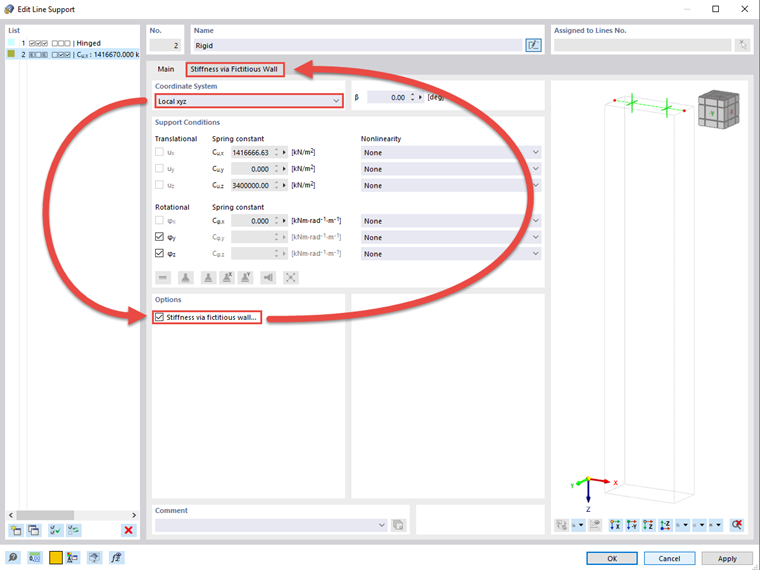

Po wybraniu w układzie współrzędnych "Lokalny xyz" i aktywowaniu opcji, zakładka "Sztywność przy użyciu fikcyjnej ściany" staje się dostępna. Zobacz także rysunki 01 i 02.
Pan Theilmann jest odpowiedzialny za wsparcie techniczne klientów korzystających z oprogramowania Dlubal Software.
