Linienlager | Steifigkeit mittels fiktiver Wand

Zurück

FAQ 005339 | Ich würde gerne in einem Linienlager die Steifigkeit mittels fiktiver Wand ermitteln...

FAQ-Erklärvideo

01
Steifigkeit mittels fiktiver Wand | aktivieren

02
Steifigkeit mittels fiktiver Wand | Dialog

Zurück

16. Dezember 2022

005339

Jürgen Theilmann

Modellierung | Struktur

Ich würde gerne in einem Linienlager die Steifigkeit mittels fiktiver Wand ermitteln und berücksichtigen. Warum ist diese Option bei mir ausgegraut?

Antwort

Die Option "Steifigkeit mittels fiktiver Wand" steht nur zur Verfügung, wenn das lokale Achssystem der gelagerten Linie gewählt wurde, nicht für das globale Koordinatensystem.

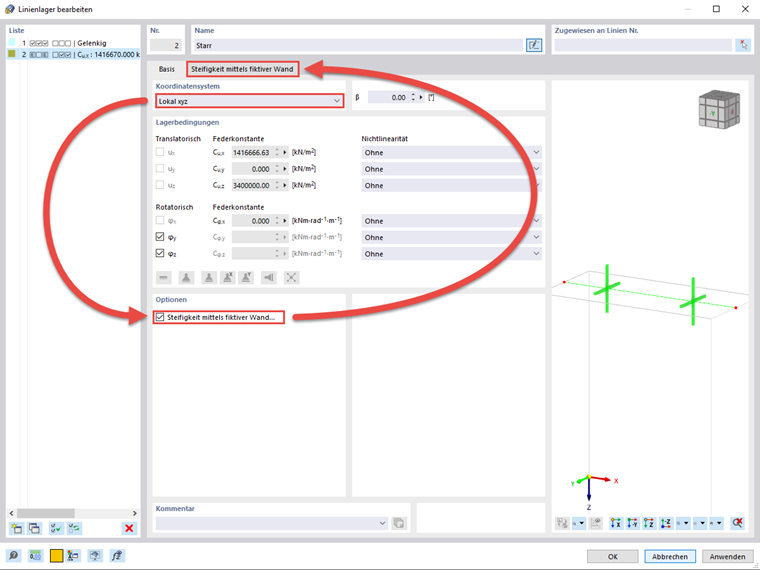

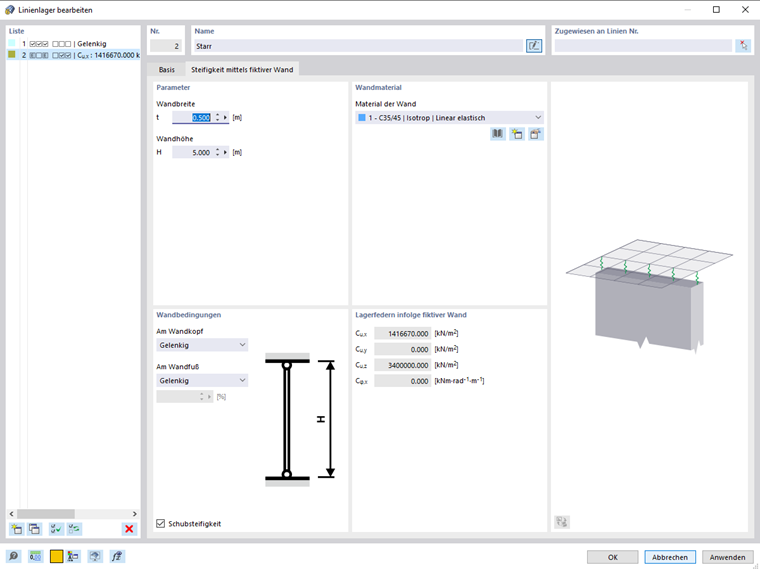

Sobald also unter Koordinatensystem "Lokal xyz" gewählt und die Option aktiviert wurde, steht der Tab "Steifigkeit mittels fiktiver Wand" zur Verfügung. Siehe auch Bild 01 und 02.

Schlüsselwörter

Linienlager Steifigkeit Fiktive Wand Wand Koordinatensystem
