Carichi e vincoli esterni delle aste troppo grandi

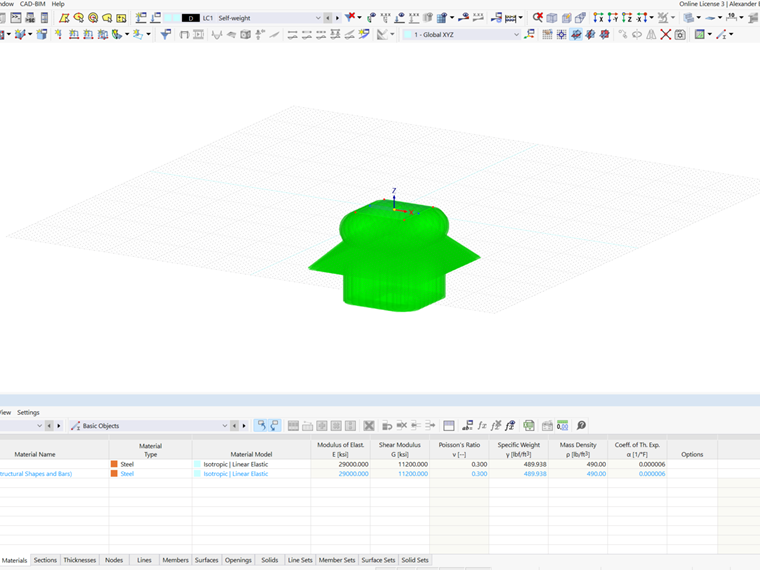

I carichi del modello, i vincoli esterni e così via, vengono ridimensionati in modo estremamente grande anche se ho impostato il ridimensionamento al minimo. Come posso ridurre la dimensione?


Risposta:

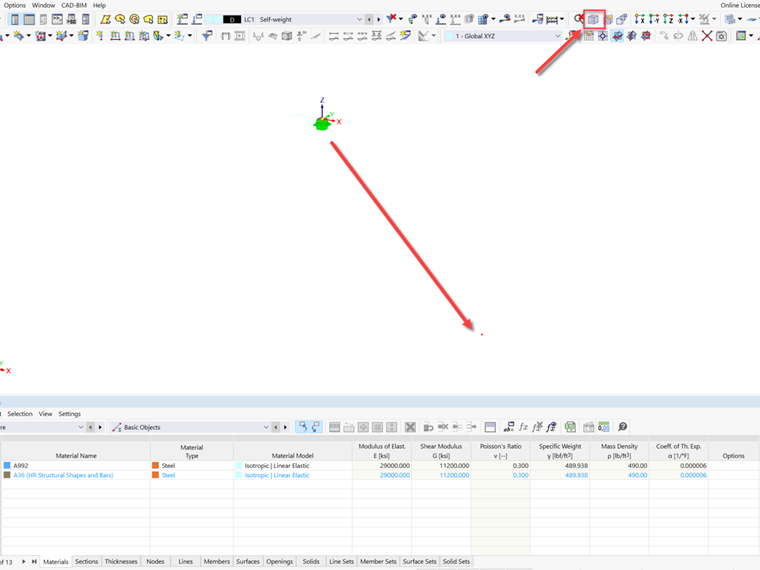

Questo può accadere se hai un nodo che è molto lontano dalla struttura principale. Si consiglia di impostare la vista su "Isometrica", quindi questo rimpicciolirà il tuo modello e ti darà un'idea di dove si trovano questi elementi vaganti.



Sarà necessario eliminare questi elementi che non sono collegati alla struttura o avvicinarli.
Nota: Quando si importa un modello da un altro formato possono verificarsi problemi grafici ingranditi e la struttura è estremamente lontana dall'origine. La soluzione è spostare il modello il più vicino possibile all'origine.
