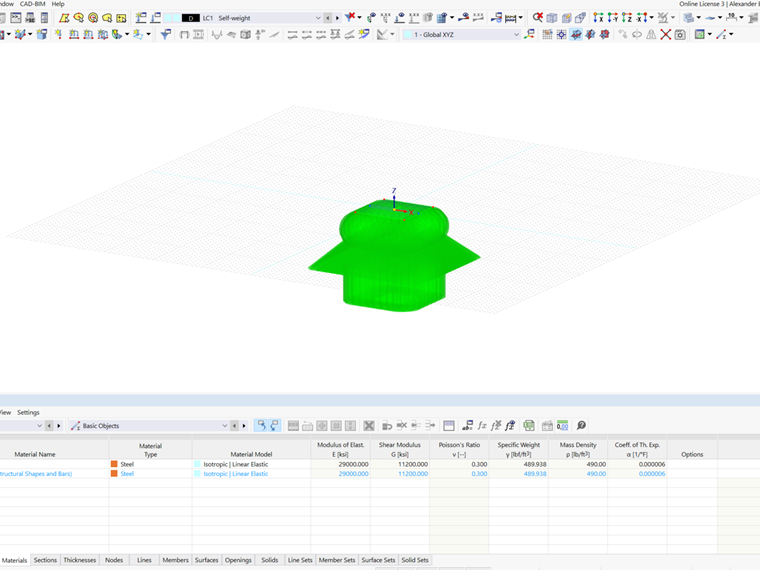

Stablasten und Lagerungen sind zu groß
Antwort

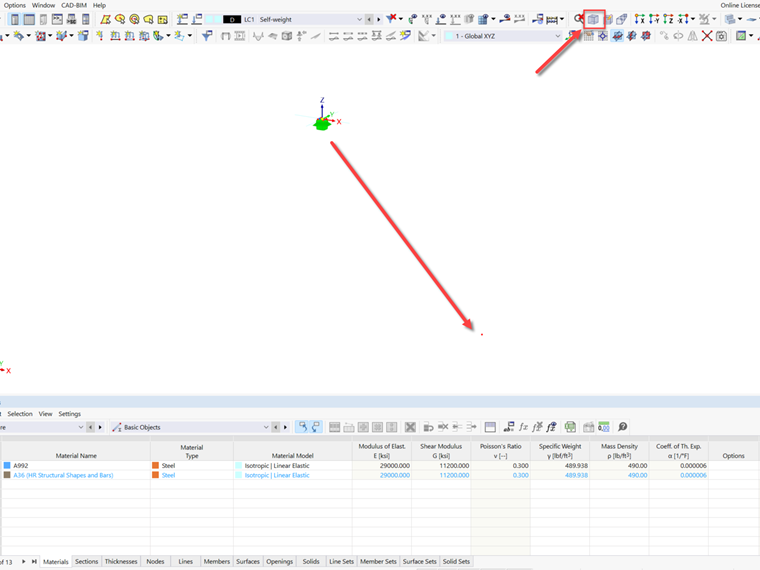

Dies kann passieren, wenn Sie einen Knoten haben, der sehr weit von der Hauptstruktur entfernt ist. Es empfiehlt sich, die Ansicht auf "Isometrisch" zu stellen, dann wird Ihr Modell verkleinert und Sie erhalten eine Vorstellung davon, wo sich diese Streuelemente befinden.
Diese Elemente, die nicht an das Tragwerk angehängt sind, müssen gelöscht oder näher verschoben werden. Hinweis: Vergrößerte grafische Probleme können auftreten, wenn ein Modell aus einem anderen Format importiert wird und die Struktur extrem weit vom Ursprung entfernt ist. Die Lösung besteht darin, das Modell so nah wie möglich an den Ursprung zu verschieben.Schlüsselwörter
Skalierung Knoten Lager Belastung Grafiken Groß
