Příliš velké zobrazení zatížení na pruty a podpor

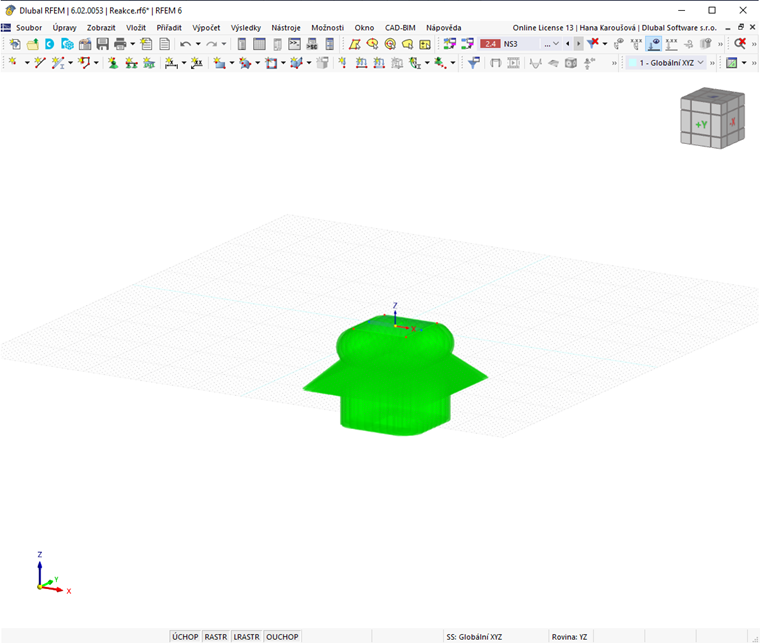

Zobrazení zatížení modelu, podpor atd. jsou extrémně velká, i když nastavím měřítko na minimum. Jak mohu zmenšit jejich velikost?


Odpověď:

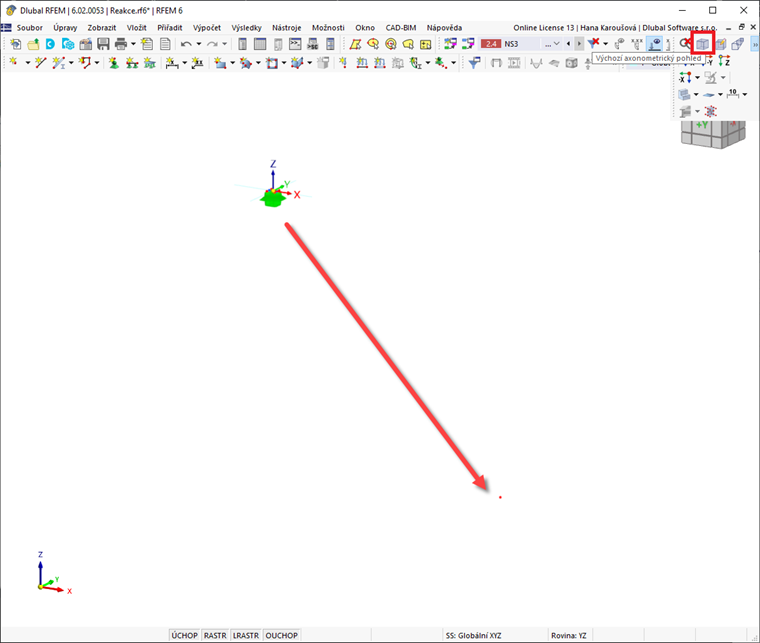

To se může stát, pokud máte uzel velmi daleko od hlavní konstrukce. Doporučujeme nastavit "Výchozí axonometrický pohled" pohled a tím se váš model oddálí a získáte představu, kde se tyto zatoulané prvky nacházejí.



Prvky, které nejsou připojeny ke konstrukci, musíte smazat nebo je posunout blíže.
Pozor: problémy s měřítkem mohou také nastat, když je model importován z jiného formátu a konstrukce je extrémně vzdálená od počátku. Řešením je posunout model co nejblíže k počátku.
