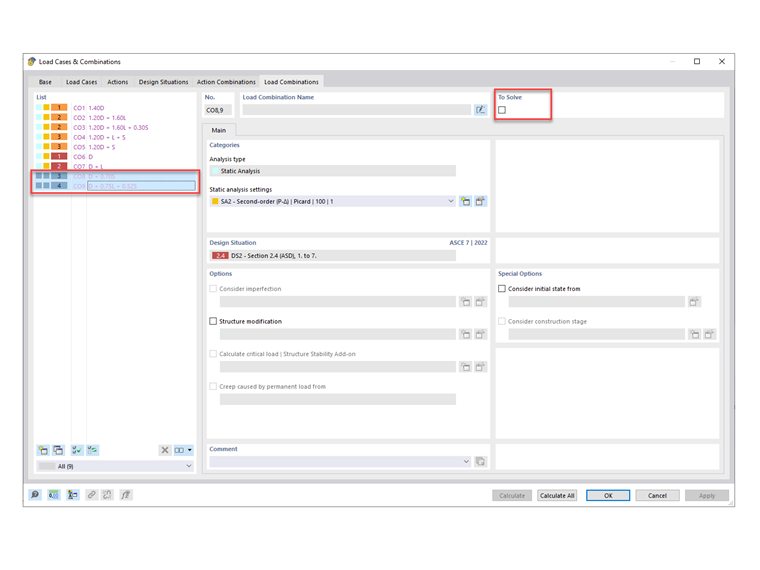

Nella scheda Combinazioni di carico , selezionare le combinazioni di carico (CO) da escludere e quindi deselezionare l'opzione "Da risolvere" (Figura 01).

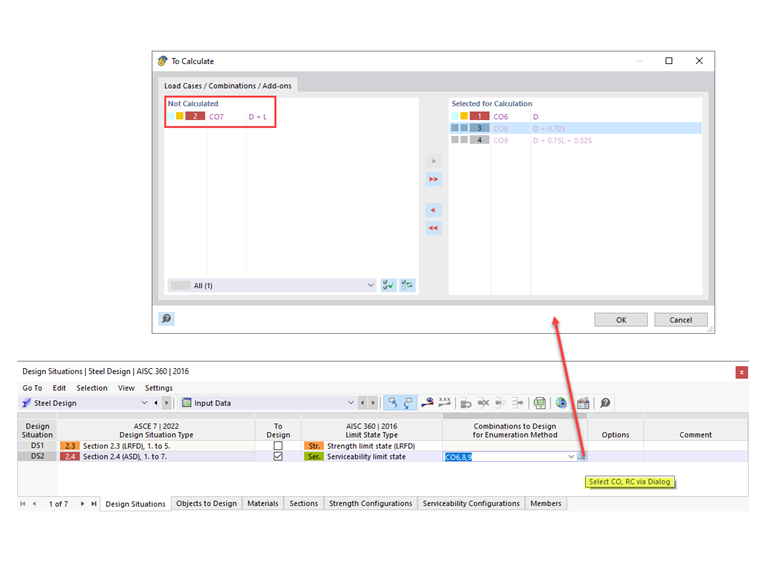

In alternativa, i CO o RC (combinazioni di risultati) possono essere esclusi nella tabella dell'add-on di verifica (Figura 02).
Cisca è responsabile dell'assistenza tecnica ai clienti e dello sviluppo continuo del programma per il mercato nordamericano.
Corso di formazione online
Corso di formazione online
Vari parametri di verifica delle sezioni trasversali possono essere modificati nella configurazione allo stato limite di esercizio. Qui puoi controllare la condizione della sezione trasversale applicata per l'analisi degli spostamenti generalizzati e dell'ampiezza delle fessure.
Per questo, è possibile attivare le seguenti impostazioni:
Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.
Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.
L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.
Questa funzione contribuisce anche alla visualizzazione chiara dei risultati. I piani di ritaglio sono piani intersecanti che è possibile posizionare liberamente in tutto il modello. Di conseguenza, la zona davanti o dietro al piano è nascosta nella visualizzazione. In questo modo, è possibile mostrare chiaramente e semplicemente i risultati in un'intersezione o in un solido, ad esempio.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
