Odpověď:

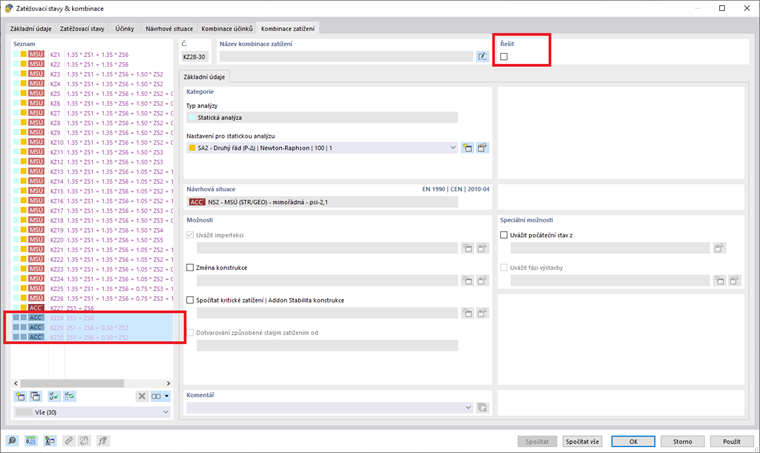

V záložce Kombinace zatížení vyberte kombinace zatížení (KZ), které se mají vyloučit, a poté zrušte zaškrtnutí možnosti "Řešit" (obrázek 1).

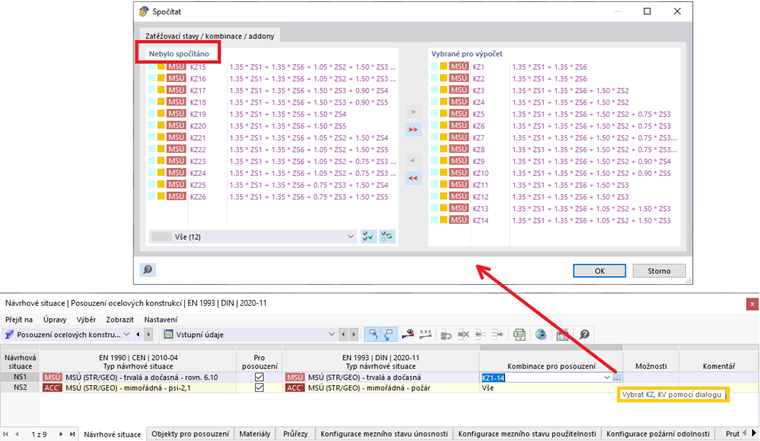

Případně lze KZ nebo KV (kombinace výsledků) vyloučit v tabulce addonu pro posouzení (obrázek 2).
Vyloučení KZ z posouzení
Jak mohu v addonu pro posouzení vyloučit určité kombinace zatížení (KZ)?
Autor
Paní Cisca Tjoa je zodpovědná za technickou podporu zákazníkům a další vývoj programů pro severoamerický trh.
