Messaggio di errore durante la navigazione verso un template in Revit o Rhino/Grasshopper

Uso un modello per lo scambio di dati con Revit o Rhino/Grasshopper e ricevo un messaggio di errore.

Risposta:

Quando si crea un nuovo modello in RFEM, non è possibile importare i template da nessun percorso. È necessario inserire un progetto.

FAQ

FAQ 005434 | Uso un modello per lo scambio di dati con Revit o Rhino/Grasshopper e un ...

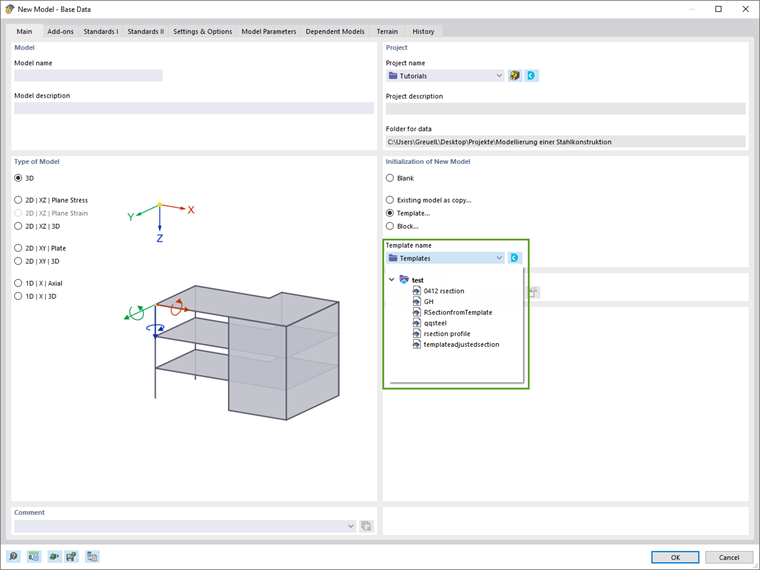

Utilizzo dei template

Quando si accede a un template in Revit o in Rhino/Grasshopper, appare spesso un messaggio di errore se il percorso del file template utilizzato non è collegato a un "Progetto template" in Dlubal Center.

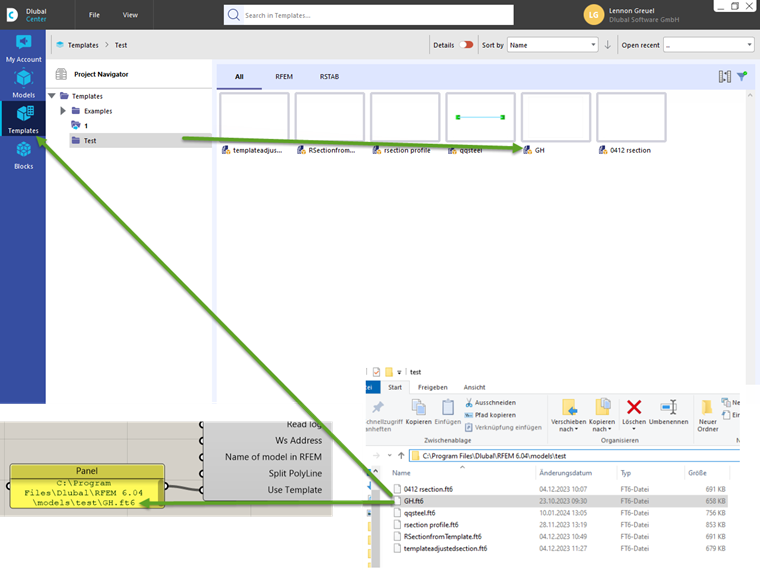

template è collegato a un progetto in Dlubal Center

Apri Dlubal Center e controlla se è disponibile un "Progetto template" per la cartella in cui si trova il tuo file template.

In caso contrario, il percorso del file template può essere aggiunto come progetto. Nel video delle domande frequenti, la cartella Download è stata creata come progetto modello perché contiene il file modello.
