Paul Sivolgin, B.Ing.

9.3.2024

Chybové hlášení při otvírání šablony pro program Revit nebo Rhino/Grasshopper

Pro výměnu dat s programy Revit nebo Rhino/Grasshopper chci použít šablonu a zobrazí se mi chybové hlášení.

Odpověď:

Když se v programu RFEM vytváří nový model, není možné načíst šablony z libovolné složky. Je třeba zadat projekt.

FAQ

FAQ 005434 | Pro výměnu dat s programy Revit nebo Rhino/Grasshopper chci použít šablonu a ...

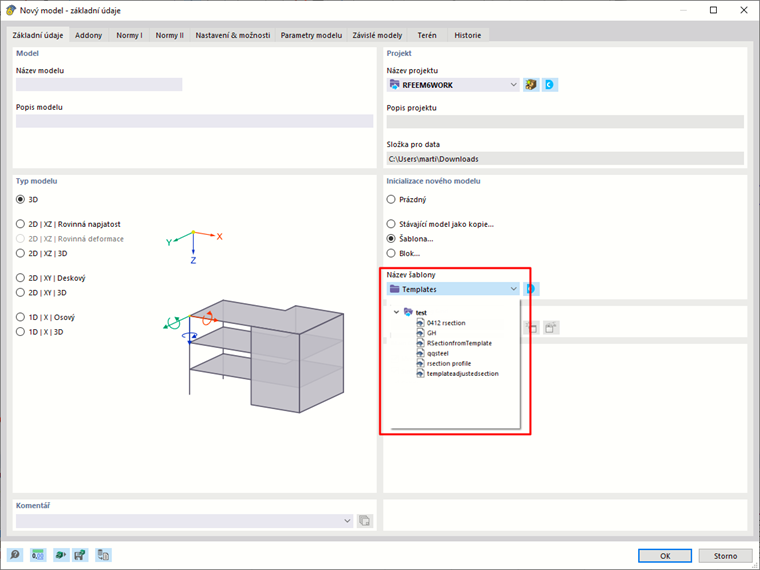

Použití šablon

Při otvírání šablony pro program Revit nebo Rhino/Grasshopper se často zobrazí chybové hlášení, pokud cesta ke zvolenému souboru šablony není propojena s "projektem šablony" v Dlubal centru.

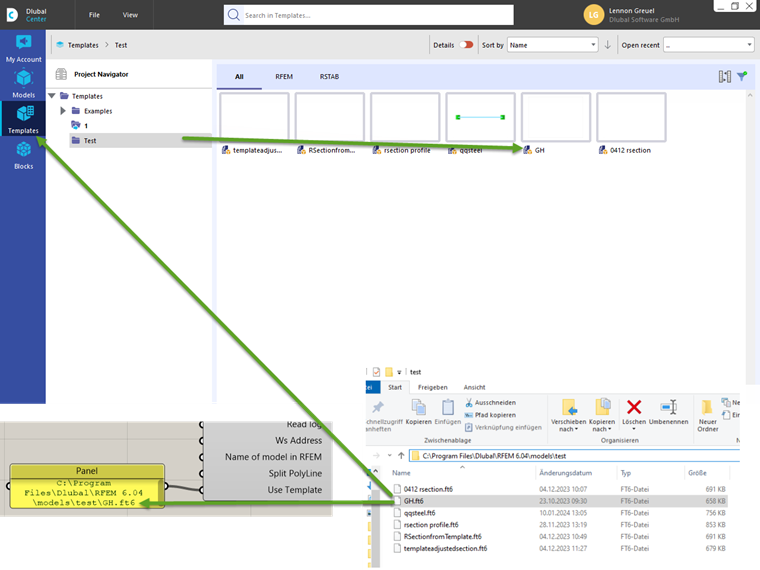

Šablona propojena s projektem v Dlubal centru

Otevřete Dlubal centrum a zkontrolujte, zda je pro složku, kde se nachází soubor šablony, založen "projekt šablony".

Pokud tomu tak není, lze cestu k souboru šablony přidat jako projekt. Ve videu k FAQ byla složka Stažené soubory vytvořena jako projekt šablony, protože obsahuje soubor šablony.

Autor

Pan Sivolgin pracuje na vývoji produktů v oblasti rozhraní.
