Configurazione della resistenza NDS - Calcolo delle impostazioni di torsione

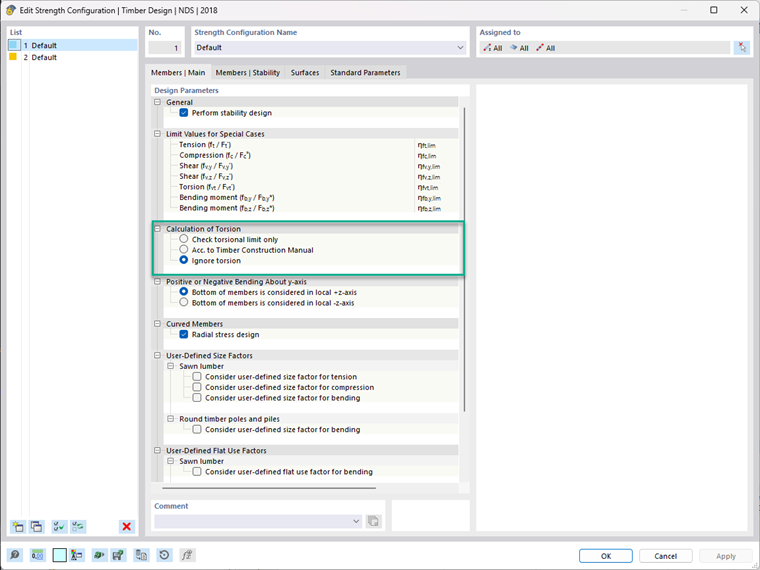

Quale calcolo viene eseguito per le opzioni "Calcolo della torsione" della configurazione di resistenza NDS?


Risposta:

Il calcolo per la torsione nella configurazione di resistenza NDS funziona insieme al limite di torsione impostato per garantire la sicurezza dell'asta e della struttura. Di seguito, troverai una breve spiegazione per ciascuna opzione:

Controlla solo il limite di torsione:
La verifica del rapporto di torsione viene confrontata con il limite di torsione. Se il rapporto è inferiore al limite, non verranno eseguiti ulteriori calcoli. Se il rapporto è maggiore del limite di torsione, verrà mostrato un errore nella verifica. L'errore è quindi la verifica più determinante nei risultati grafici e tabulari.

Secondo il manuale per le costruzioni in legno:
La verifica a torsione è secondo il Manuale per le costruzioni in legno 4.6 e il risultato è un rapporto di progetto tipico basato sul calcolo.

Ignora torsione:
Questa impostazione è molto simile alla prima opzione. Il rapporto viene confrontato dal calcolo della torsione al limite di torsione. Se il rapporto è inferiore al limite, non verranno eseguiti ulteriori calcoli. Se il rapporto è maggiore del limite, durante la verifica viene visualizzato un avviso. Questo avviso non sarà una verifica determinante nelle tabelle dei risultati o nei grafici e fungerà solo da avviso per considerazioni di sicurezza.

Per trascurare tutta la torsione per la verifica dell'asta, il valore limite per la torsione deve essere aumentato.
