Odpowiedź:

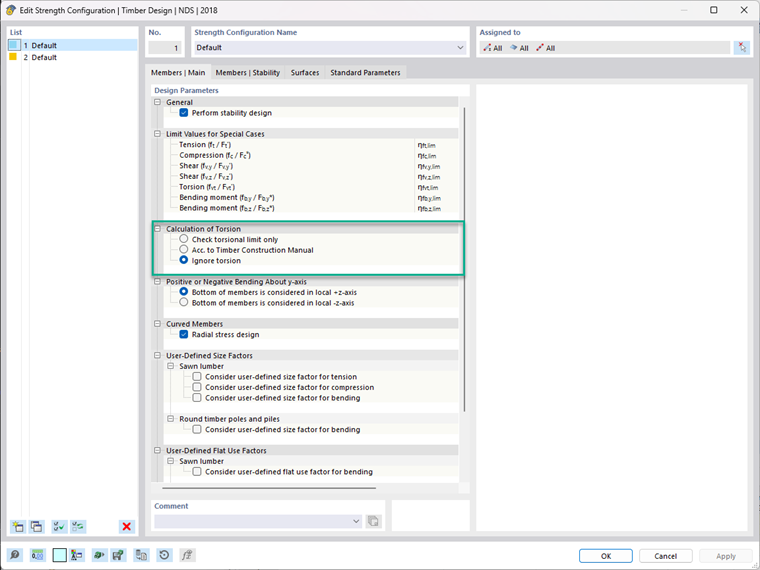

Obliczenia dla skręcania w konfiguracji wytrzymałości NDS działają łącznie z ustawioną wartością graniczną skręcania w celu zapewnienia bezpieczeństwa pręta i konstrukcji. Poniżej znajduje się krótkie wyjaśnienie każdej z opcji:
Sprawdź tylko wartość graniczną skręcania:
Stopień wykorzystania skręcania jest porównywany z wartością graniczną skręcania. Jeżeli stopień wykorzystania jest mniejszy niż wartość graniczna, dalsze obliczenia nie są przeprowadzane. Jeżeli stopień wykorzystania jest większy niż wartość graniczna skręcania, w kontroli obliczeń zostanie wykryty błąd. Błąd jest zatem najbardziej decydującą kontrolą obliczeń w wynikach graficznych i tabelarycznych.
Wymiarowanie zgodnie z Timber Construction Manual:
Skręcanie odbywa się zgodnie z Timber Construction Manual 4.6, a wynik jest typowym stopniem wykorzystania opartym na obliczeniach.
Zignoruj skręcanie:
To ustawienie jest bardzo podobne do pierwszej opcji. Stopień wykorzystania jest porównywany z obliczeń skręcania do wartości granicznej skręcania. Jeżeli stopień wykorzystania jest mniejszy niż wartość graniczna, dalsze obliczenia nie są przeprowadzane. Jeżeli stopień wykorzystania jest większy niż wartość graniczna, podczas kontroli obliczeń wyświetlane jest ostrzeżenie. Ostrzeżenie to nie będzie nadrzędnym kryterium obliczeniowym w tabelach wyników lub w grafice, a jedynie służy jako ostrzeżenie ze względów bezpieczeństwa.
Aby pominąć całe skręcanie przy sprawdzaniu pręta, należy zwiększyć wartość graniczną skręcania.
