Antwort:

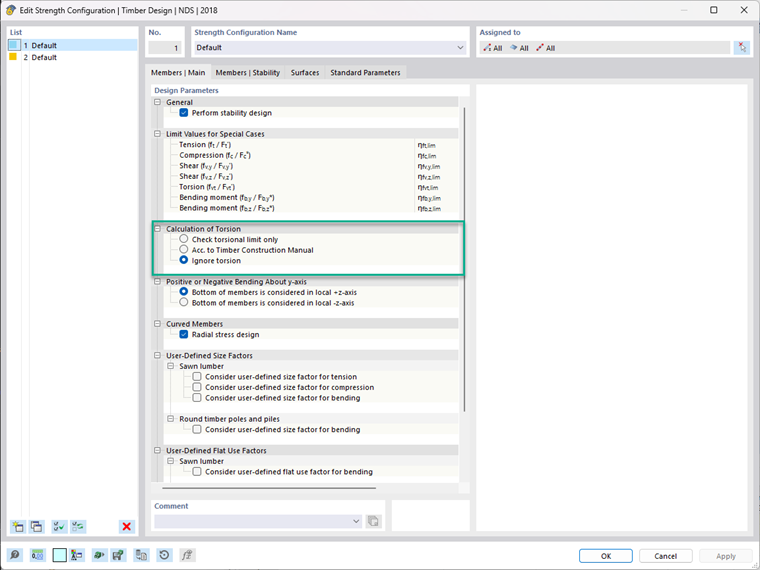

Die Berechnung für Torsion in der NDS-Festigkeitskonfiguration wirkt mit der eingestellten Torsionsgrenze zusammen, um die Sicherheit des Stabes und der Struktur zu gewährleisten. Im Folgenden finden Sie für die einzelnen Optionen eine kurze Erläuterung:
Nur Torsionsgrenze überprüfen:
Das Verhältnis Torsionsnachweis wird mit der Torsionsgrenze verglichen. Ist das Verhältnis kleiner als der Grenzwert, so erfolgt keine weitere Berechnung. Wenn das Verhältnis größer ist als die Torsionsgrenze, wird ein Fehler im Nachweis ausgegeben. Der Fehler ist dann der maßgebendste Nachweis in den grafischen und tabellarischen Ergebnissen.
Nach Timber Construction Manual:
Es wird eine Torsionsbemessung nach dem Timber Construction Manual 4.6 durchgeführt und das Ergebnis ist eine typische Ausnutzung auf Grundlage der Berechnung.
Torsion ignorieren:
Diese Einstellung ist der ersten Option sehr ähnlich. Das Verhältnis wird aus der Torsionsberechnung mit der Torsionsgrenze verglichen. Wenn das Verhältnis kleiner ist als der Grenzwert, so erfolgt keine weitere Berechnung. Wenn das Verhältnis größer ist als der Grenzwert, wird im Nachweis eine Warnung ausgegeben. Diese Warnung ist kein maßgebender Nachweis in den Ergebnistabellen oder der Grafik und dient lediglich als Warnung aus Sicherheitsgründen.
Um die gesamte Torsion bei der Stabbemessung zu vernachlässigen, muss der Grenzwert für Torsion erhöht werden.
