Für ein mittleres Geschoss muss dann nur eine Subtraktion der Normalkraft des Stabes aus dem darunter und darüber liegenden Geschoss durchgeführt werden. A causa dell'integrazione delle forze interne della superficie, il risultato può variare a seconda della lunghezza selezionata degli elementi mesh EF.
Utilizzo di aste dei risultati

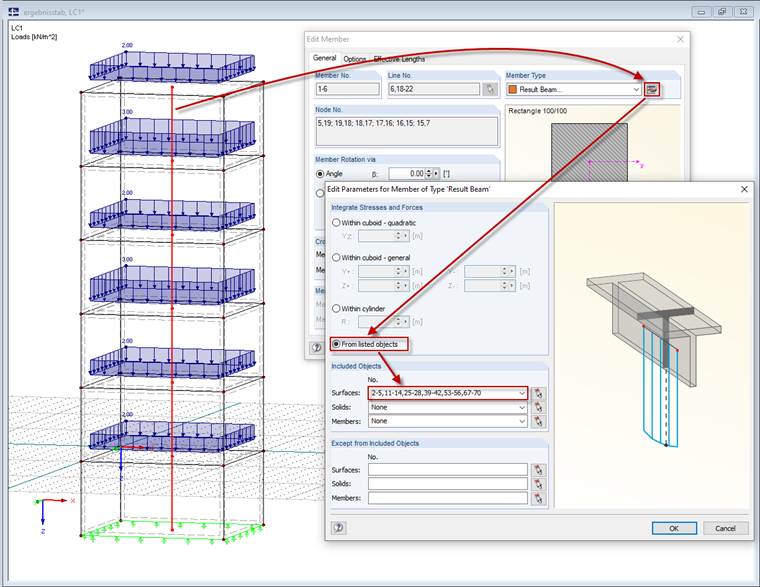

Mit dem neuen Stabtyp "Ergebnisstab" in RFEM 5 hat man nun auch die Möglichkeit, sich die Lastsummen einzelner Geschosse einfach ermitteln zu lassen. Dazu modelliert man einen Stab in dem gewünschten oder in allen Geschossen und gibt bei den Parametern des Ergebnisstabes die zu berücksichtigenden Wände als inklusive Objekte vor. RFEM integriert dann die Flächenschnittgrößen zu Stabschnittgrößen.
