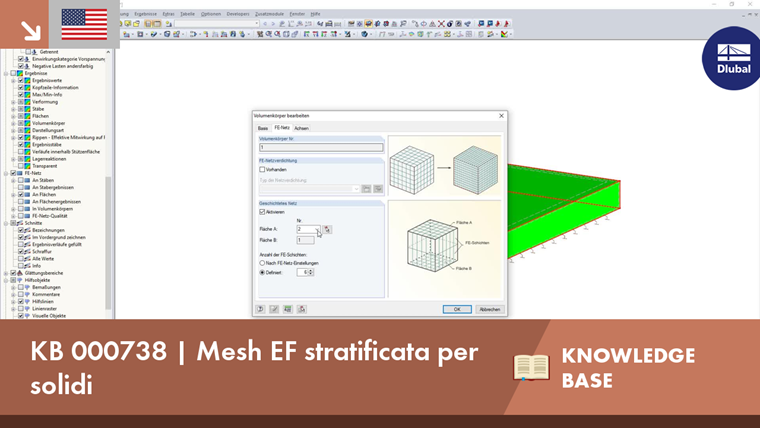

Mesh EF stratificata per solidi
Bei Volumenkörpern besteht eine weitere Option der FE-Netz-Einstellung. Es ist möglich, neben einer ganzheitlichen FE-Netzverdichtung ein geschichtetes FE-Netz anzuordnen. Per questa opzione, è possibile eseguire una divisione definita del solido con elementi finiti tra due superfici parallele. Diese Option eignet sich speziell für sehr ausgedehnte Volumen-Geometrien mit geringer Höhe.
