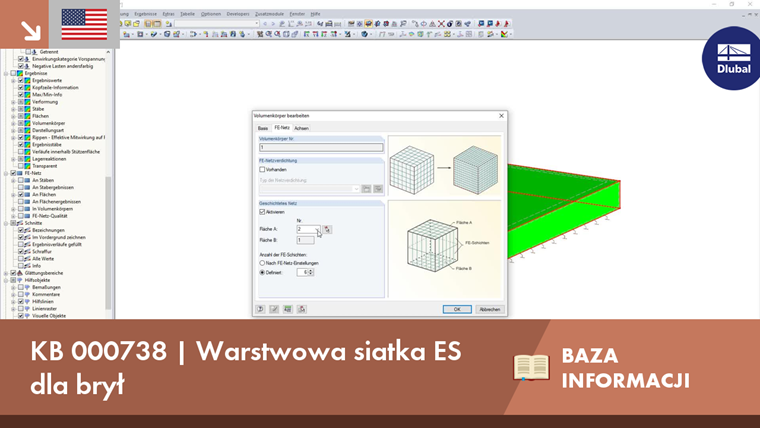

Siatka warstw ES dla brył
Bei Volumenkörpern besteht eine weitere Option der FE-Netz-Einstellung. Es ist möglich, neben einer ganzheitlichen FE-Netzverdichtung ein geschichtetes FE-Netz anzuordnen. W tym celu można wykonać określony podział bryły z elementami ES pomiędzy dwiema równoległymi powierzchniami. Diese Option eignet sich speziell für sehr ausgedehnte Volumen-Geometrien mit geringer Höhe.
