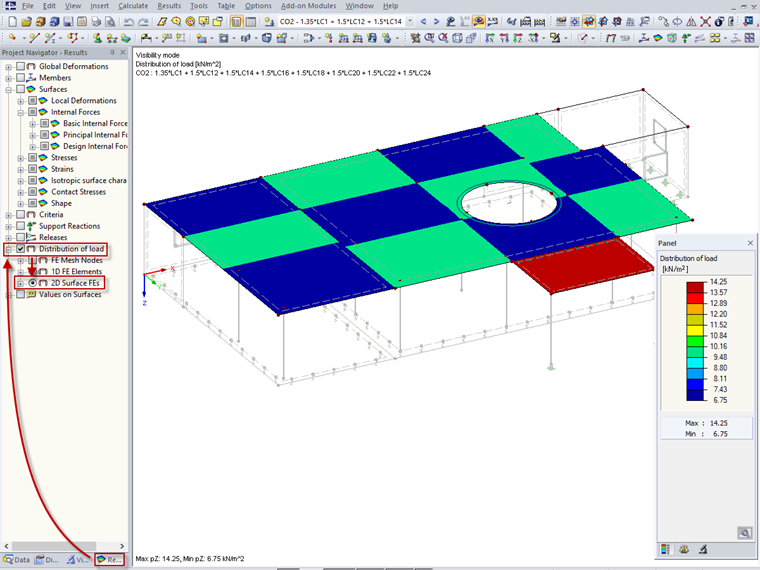

Un rimedio a questo è la visualizzazione della distribuzione del carico nel Navigatore dei risultati. Pertanto, gli elementi 2D FE vengono colorati graficamente e immessi i valori corrispondenti nel pannello colorato adiacente. Oltre ai carichi dell'area definita, viene preso in considerazione anche il peso proprio. Se necessario, il pannello dei colori può essere regolato.
