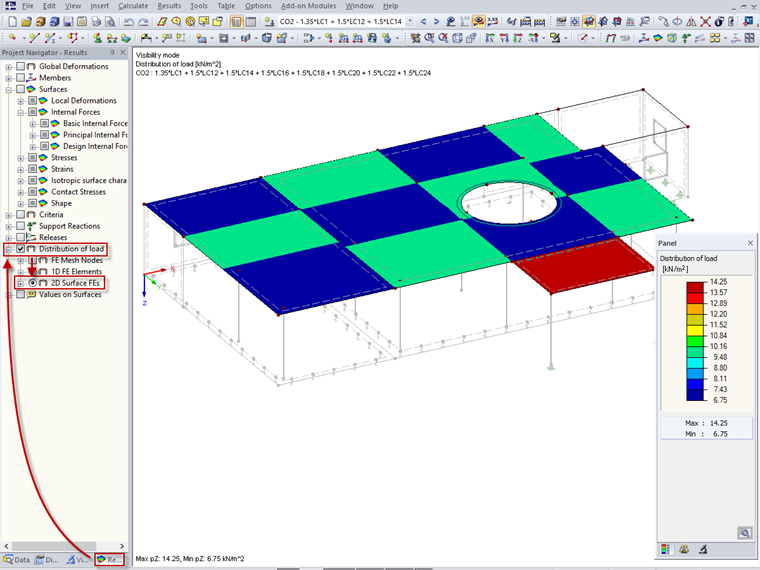

Rozwiązaniem jest wyświetlanie rozkładu obciążenia w nawigatorze wyników. W ten sposób elementy 2D ES są kolorowane graficznie i przydzielane są odpowiednie wartości w sąsiednim panelu kolorów. Oprócz zdefiniowanych obciążeń powierzchniowych uwzględniany jest również ciężar własny. W razie potrzeby panel kolorów można dostosować.
Pan Fröhlich zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w dziedzinie konstrukcji żelbetowych.
