Combinazioni di carico per tensioni dei tubi dovute a carichi occasionali

I moduli aggiuntivi RF-PIPING e RF-PIPING Design consentono di progettare sistemi di tubazioni secondo EN 13480-3 [1], ASME B31.1 e B31.3. Nel caso della norma europea, la determinazione delle tensioni dei tubi si basa sulle formule della Sezione 12.3 Analisi di flessibilità. A seconda del tipo di tensione, uno o più momenti risultanti vengono applicati indipendentemente l'uno dall'altro. Questa differenziazione si verifica, ad esempio, quando si determinano le tensioni dovute a carichi occasionali.

Formula di tensione 12.3.3-1 per carichi occasionali secondo EN 13480-3:

σ_{2} = \frac{p_{c} \cdot d_{o}}{4 \cdot e_{n}} \frac{0, 75 \cdot i \cdot M_{A}}{Z} \frac{0, 75 \cdot i \cdot M_{B}}{Z} \leq k \cdot f_{t}

Formula 1

La tensione σ₂ è composta da tre parti. La pressione interna è la prima parte. Le altre due parti differiscono solo per l'indice del momento. Il momento M_A è composto da carichi meccanici sostenuti (ad esempio, la tubazione o il peso del fluido). Il momento M_B rappresenta i carichi occasionali (ad esempio, vento o neve). Pertanto, è necessario calcolare separatamente le porzioni di momento. Solo un momento ritornerebbe a una combinazione di carico delle tubazioni. Pertanto, il progetto secondo la formula non può essere eseguito. Questo può essere risolto utilizzando combinazioni di risultati. Nelle combinazioni di risultati, è possibile aggiungere o sottrarre i risultati di casi di carico o combinazioni. Le singole parti sono quindi note e possono essere progettate separatamente l'una dall'altra.

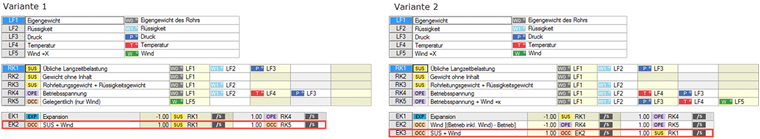

La figura seguente mostra un esempio di una struttura combinata per la situazione di progetto occasionale. La combinazione finale e la combinazione prevista per il progetto sono evidenziate in rosso.

Combinatorie

Opzione 1

Nella combinazione mostrata nell'opzione 1, viene inserita una combinazione di carico delle tubazioni con l'attributo "OCC" per il caso di carico del vento. Questo PC5 viene quindi combinato con i carichi sostenuti tradizionali in una nuova combinazione di risultati RC2. Il momento può quindi essere suddiviso nelle singole porzioni M_A e M_B.

Opzione 2

Nell'opzione 2, l'azione dei carichi del vento in combinazione con gli altri casi di carico è esaminata in modo più preciso. È stata inserita una nuova combinazione di carico delle tubazioni (PC5), che ha una struttura simile a PC4 e include un caso di carico del vento. In EK 2, queste due situazioni di tensione operativa sono sottratte l'una dall'altra, in modo che solo le forze interne del vento e gli eventuali effetti della teoria 2. Ordine lasciato. Queste forze interne sono successivamente sovrapposte ai tradizionali carichi sostenuti in un ulteriore CA.

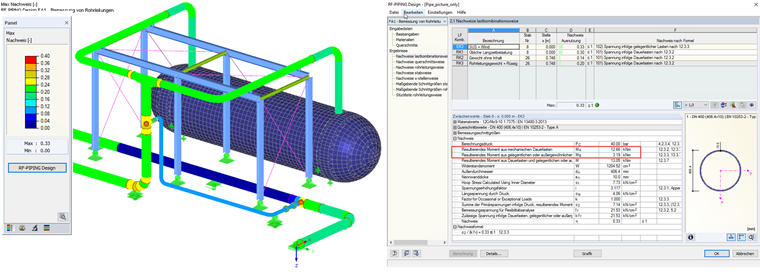

L'immagine seguente del modulo di verifica RF-PIPING mostra il progetto. Vengono visualizzate anche le porzioni di momento risultanti M_A e M_B.

Dokumentation der Momentenanteile

Letteratura

[1]	Tubazioni industriali metalliche - Parte 3: Progettazione e calcolo. BS EN 13480-3:2012
[2]	Manuale di RFEM. Tiefenbach: Dlubal Software, febbraio 2016. Download
