Formule de contrainte 12.3.3-1 pour les charges occasionnelles selon l'EN 13480-3 :
La contrainte2 est composée de trois parties. La pression interne est la première partie. Les deux autres parties ne diffèrent que par l'indice du moment. Le moment MA est composé de charges mécaniques soutenues (par exemple, le poids de la tuyauterie ou du fluide). Le moment MB représente les charges occasionnelles (par exemple, le vent ou la neige). Il est donc nécessaire de calculer les parties de moment séparément. Un seul moment permettrait de revenir à une combinaison de charges de tuyauterie. La vérification selon la formule ne peut donc pas être effectuée. Ceci peut être résolu en utilisant des combinaisons de résultats. Dans les combinaisons de résultats, vous pouvez ajouter ou soustraire les résultats des cas de charge ou des combinaisons. Les différentes pièces sont donc connues et peuvent être conçues séparément les unes des autres.

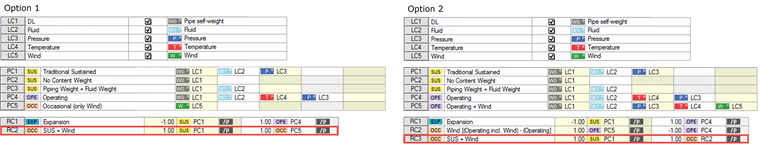

La figure suivante montre un exemple de structure combinée pour une situation de projet occasionnelle. La combinaison finale et la combinaison prévue pour le calcul sont surlignées en rouge.
Option 1
Dans la combinaison affichée dans l'option 1, une combinaison de charges de tuyauterie est entrée avec l'attribut « OCC » pour le cas de charge de vent. Ce CP5 est ensuite combiné avec les charges soutenues traditionnelles dans une nouvelle combinaison de résultats RC2. Le moment peut ainsi être divisé en parties individuelles MA et MB.
Option 2
Dans l'option 2, l'action des charges de vent en combinaison avec les autres cas de charge est examinée plus précisément. Une nouvelle combinaison de charges de tuyauterie (CP5) est entrée, qui a une structure similaire à CP4 et inclut un cas de charge de vent. Dans EK 2, ces deux situations de contrainte de fonctionnement sont soustraites l'une de l'autre, de sorte que seuls les efforts internes dus au vent et les effets éventuels de la théorie 2. Commande à gauche. Ces efforts internes sont ensuite superposés aux charges d'appui traditionnelles dans une autre CR.

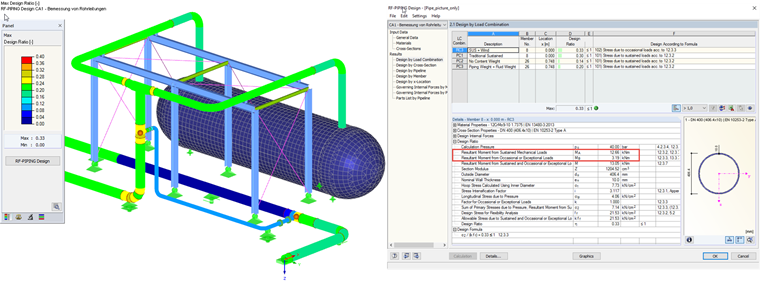

L'image suivante du module RF-PIPING Design montre la vérification. Les moments résultants MA et MB sont également affichés.
