Opzioni nei casi di carico e nelle combinazioni

Opzioni per i Casi di Carico e Combinazioni

Quando si seleziona la norma di progettazione DIN 18008, è inoltre richiesto di selezionare anche la DIN 18008 per l'Assistente alla Classificazione e Combinazione dei Carichi.

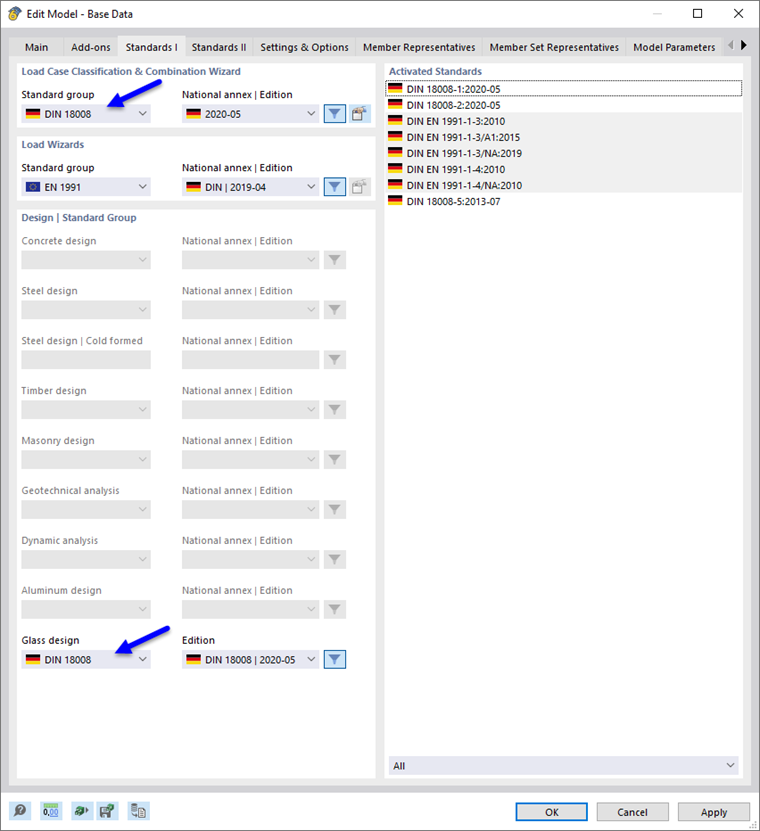

Impostazioni di configurazione in base alla norma DIN 18008

Impostazione della norma DIN 18008

Queste impostazioni attivano opzioni aggiuntive nella scheda Casi di Carico e Combinazioni.

Casi di Carico

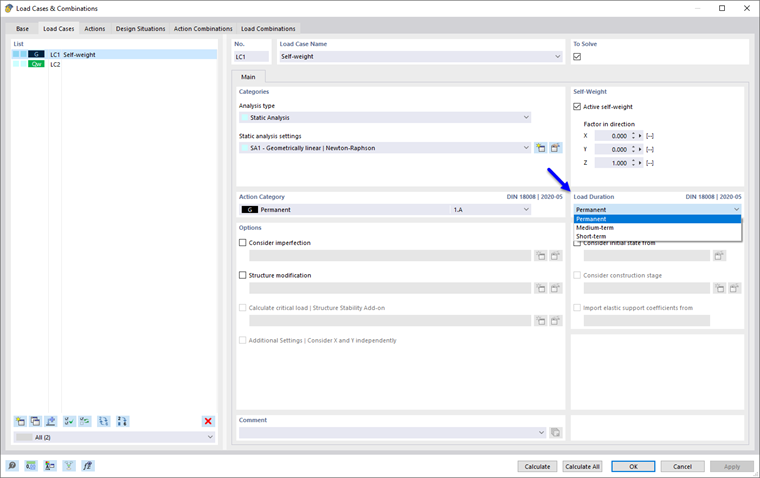

Per i Casi di Carico c'è l'opzione di definire una Durata d'Azione del Carico per la rispettiva Categoria d'Azione. Il programma tenta automaticamente di impostare queste conformemente alle specifiche della norma.

Impostazioni dei casi di carico e durata delle azioni

Per le Combinazioni di Carico la durata d'azione del carico è impostata in base ai casi di carico presenti nella combinazione. Se non si utilizza l'assistente per le combinazioni automatiche, queste impostazioni possono essere effettuate manualmente.

Situazioni di Progetto

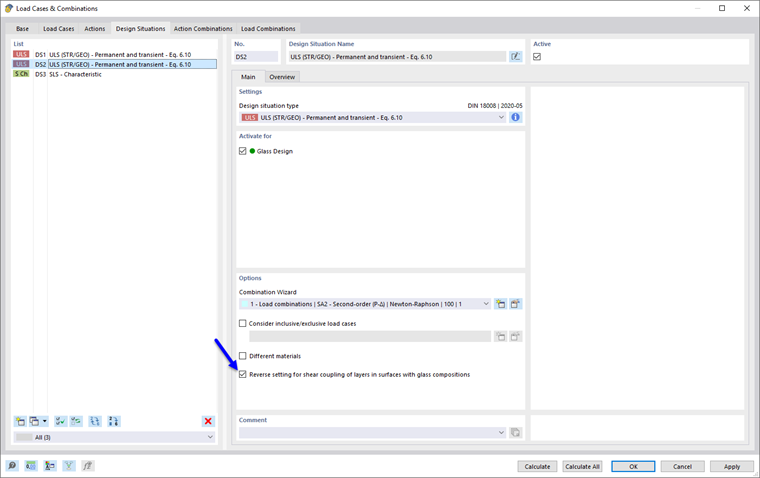

Ogni situazione di progetto può essere attivata per la progettazione del vetro selezionandola. Nella scheda Situazioni di Progetto è inoltre possibile attivare l'impostazione invertita per il vincolo al taglio nel vetro stratificato. Questo consente l'analisi simultanea dei sistemi per i casi 'senza' e 'con vincolo al taglio'.

Impostazione di situazione di verifica vetro composito

Situazione di verifica per vetro composito

Con questa impostazione, la matrice di rigidezza inversa, definita nel modello di composizione del vetro, è utilizzata per il calcolo del sistema.
