RFEM 6 | Analisi delle fasi costruttive

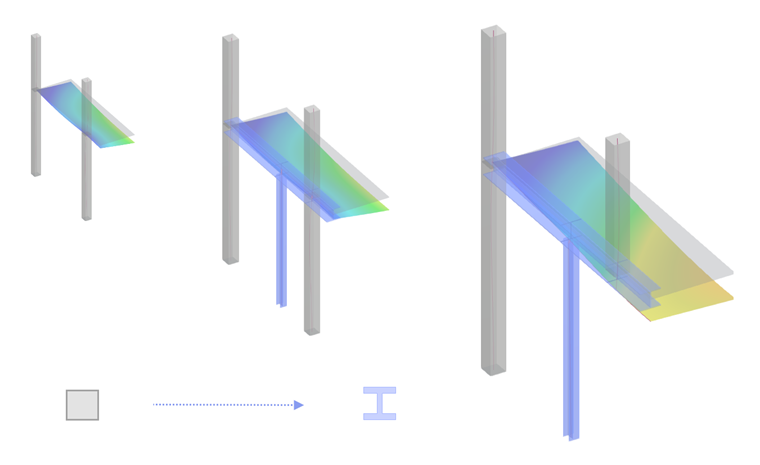

L'add-on Analisi delle fasi costruttive (CSA) consente la verifica di aste, superfici e strutture solide in RFEM 6 considerando le fasi costruttive specifiche associate al processo costruttivo. Questo è importante poiché gli edifici non sono costruiti tutti contemporaneamente, ma dalla combinazione graduale di singole parti strutturali. Le singole fasi in cui elementi strutturali, così come i carichi, sono aggiunti all'edificio sono dette fasi costruttive, mentre il processo stesso è chiamato processo costruttivo.

Pertanto, lo stato finale della struttura è disponibile al completamento del processo di costruzione; ovvero alla fine di tutte le fasi costruttive. Per alcune strutture, l'influenza del processo costruttivo potrebbe essere significativa e dovrebbe essere considerato in modo da evitare errori nel calcolo. Una panoramica generale dell'add-on CSA è fornita nell'articolo della Knowledge Base intitolato "Considerazione delle fasi costruttive in RFEM 6" .

Il calcolo di strutture complesse mediante il software di analisi degli elementi finiti viene generalmente eseguito sull'intero modello. Tuttavia, la costruzione di tali strutture è un processo eseguito in più fasi in cui lo stato finale dell'edificio è raggiunto combinando le parti strutturali separate. Per evitare errori nel calcolo dei modelli completi, è necessario considerare l'influenza del processo di costruzione. In RFEM 6, questo è possibile utilizzando l'add-on Construction Stages Analysis (CSA).

Questo articolo ti mostrerà come modellare e progettare strutture di funi in RFEM 6 e RSTAB 9.

Rispetto al modulo aggiuntivo RF- STAGES (RFEM 5), le seguenti nuove caratteristiche sono state aggiunte all'analisi delle fasi costruttive (CSA)]] per RFEM 6:

• Considerazione delle fasi costruttive a livello di RFEM
• Integrazione dell'analisi della fase costruttiva nella combinatoria in RFEM
• Sono supportati elementi strutturali aggiuntivi, come ad esempio i vincoli interni delle linee
• Analisi di processi costruttivi alternativi in un modello
• Riattivazione degli elementi

• Semplice definizione delle fasi costruttive nella struttura di RFEM inclusa la visualizzazione
• Aggiungere, rimuovere, modificare e riattivare elementi di aste, superfici e solidi e loro proprietà (ad esempio, cerniere di aste e linee, gradi di libertà per i vincoli esterni e così via)
• Combinatoria automatica e manuale con le combinazioni di carico nelle singole fasi costruttive (ad esempio, per considerare i carichi di montaggio, le gru di cantiere, ecc.)
• Considerazione di effetti non lineari come rottura dell'asta tesa o vincoli esterni non lineari
• Interazione con altri add-on, come Comportamento non lineare del materiale, Stabilità delle strutture, Form-Firnding, e così via.
• Visualizzazione numerica e grafica dei risultati per le singole fasi costruttive
• Relazione di calcolo dettagliata con la documentazione di tutti i dati strutturali e dei carichi per ogni fase costruttiva

Hai creato l'intera struttura in RFEM? Molto bene, ora è possibile assegnare i singoli componenti strutturali e i casi di carico alle fasi costruttive corrispondenti. Ad esempio, in ogni fase costruttiva, è possibile modificare le definizioni di svincolo di aste e vincoli.

È quindi possibile modellare le modifiche strutturali, come quelle che si verificano quando le travi del ponte vengono stuccate successivamente o quando le colonne vengono depositate. Quindi, assegnare i casi di carico creati in RFEM alle fasi costruttive come carichi permanenti o non permanenti.

Lo sapeva che... ? La combinatoria consente di sovrapporre i carichi permanenti e non permanenti nelle combinazioni di carico. In questo modo, è possibile determinare le forze interne massime di diverse posizioni della gru o considerare i carichi di montaggio temporanei disponibili in una sola fase costruttiva.
