Modifica proprietà oggetti

Come per l'aggiunta e la disattivazione di oggetti struttura, la modifica delle proprietà degli oggetti è regolata in modo simile per le singole categorie: Non appena hai inserito la scheda 'Base' nel # extbookmark manual|modifica|Se è stata attivata una casella di controllo per aste, superfici o solidi rispetto alla fase di costruzione precedente # ', è possibile specificare quali oggetti devono essere modificati nella scheda aggiuntiva corrispondente. Ad esempio, è possibile modificare la definizione del cardine per determinate aste.

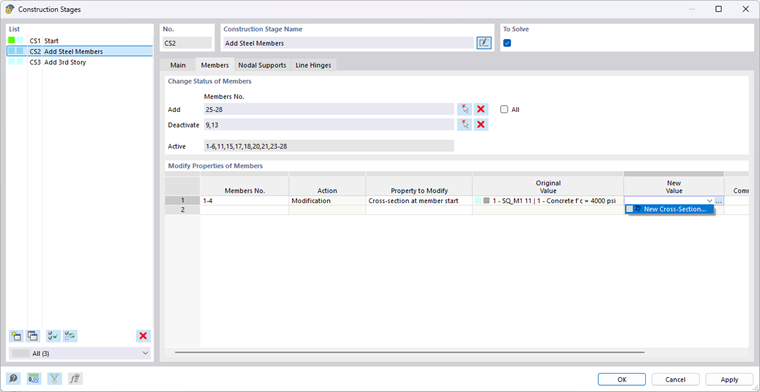

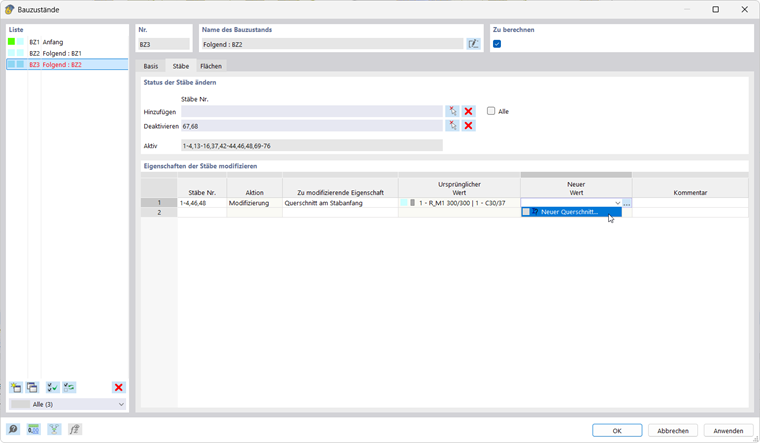

La sezione 'Modifica proprietà degli oggetti ' controlla quali oggetti sono soggetti a modifiche rispetto alla fase di costruzione precedente e quale modifica è presente in ogni caso.

Aste/Superfici/Solidi nr.

Immettere i numeri degli oggetti le cui proprietà cambiano nella fase di costruzione corrente. Non appena è stata attivata la cella della tabella, è anche possibile utilizzare il pulsante Seleziona oggetti nell'area grafica nel campo di immissione per selezionare gli oggetti graficamente nella finestra di lavoro.

azione

Questa colonna ha lo scopo di consentire la selezione dell'azione da eseguire. Al momento è disponibile solo la 'modifica'.

Proprietà da modificare

L'elenco contiene alcune proprietà dell'oggetto struttura che è possibile modificare. Nel caso di un'asta, questi sono, ad esempio, il cardine all'inizio o alla fine dell'asta e il vincolo esterno lungo l'asta (fondazione dell'asta).

Valore originario

A scopo informativo, in questa colonna sono visualizzati i parametri attualmente validi della proprietà dell'oggetto.

Nuovo valore

Qui è possibile definire la nuova proprietà dell'oggetto che cambia nella fase di costruzione corrente. Selezionare la voce appropriata dall'elenco. L'opzione '-' significa che nessun tipo è assegnato e quindi nessun giunto o cuscinetto è disponibile. Con la voce 'Nuovo ...' puoi creare un nuovo tipo.

Clicca qui per commentare

Questa colonna consente di aggiungere un commento alla modifica.

Suggerimento

Chapter La tabella di modifica del manuale di RFEM presenta le funzioni che consentono l'input tabellare facilitare.
