Travi della piattaforma

Per selezionare le travi della piattaforma, fare clic sulla sezione IPE 200 nel navigatore.

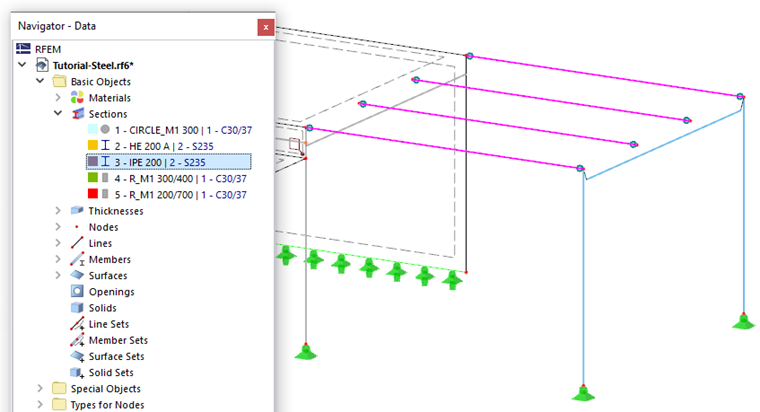

01 Selezione di travi della piattaforma tramite navigatore

Quindi, fare doppio clic su una delle travi selezionate nell'area di lavoro per aprire la finestra di dialogo 'Modifica aste'.

Seleziona la scheda Tipi di verifica. Per creare un nuovo tipo di lunghezza libera d'inflessione, fare di nuovo clic sul pulsante (vedere Creazione di un nuovo tipo di immagine della lunghezza libera d'inflessione ).

Nella finestra di dialogo 'Nuove lunghezze libere d'inflessione', tutte e quattro le caselle di controllo sono attivate in modo che le lunghezze libere d'inflessione siano considerate per tutti i tipi di verifiche di stabilità. È appropriato poiché non sono state definite imperfezioni per le travi della piattaforma.

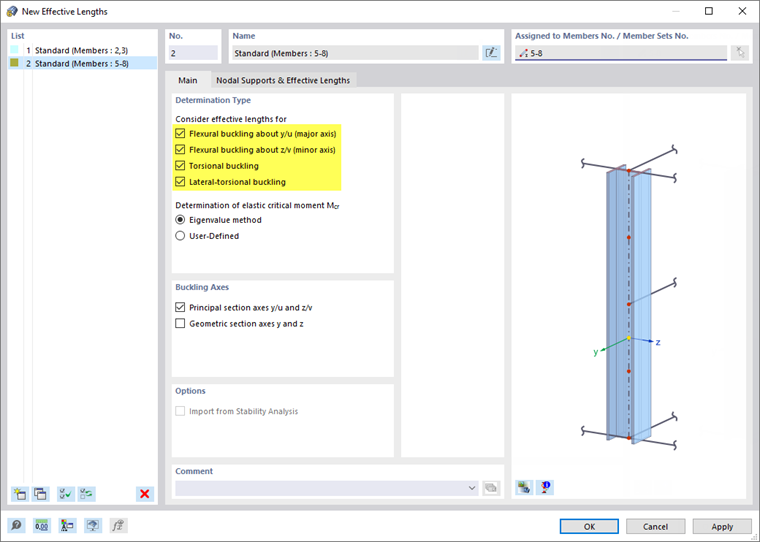

03 Impostazioni per la verifica di stabilità di vie di piattaforma

Nella scheda 'Supporti dei nodi e lunghezze libere d'inflessione', possono essere applicate le stesse impostazioni delle colonne: Ad entrambe le estremità, le travi sono fissate lateralmente con vincoli torsionali intorno agli assi x.

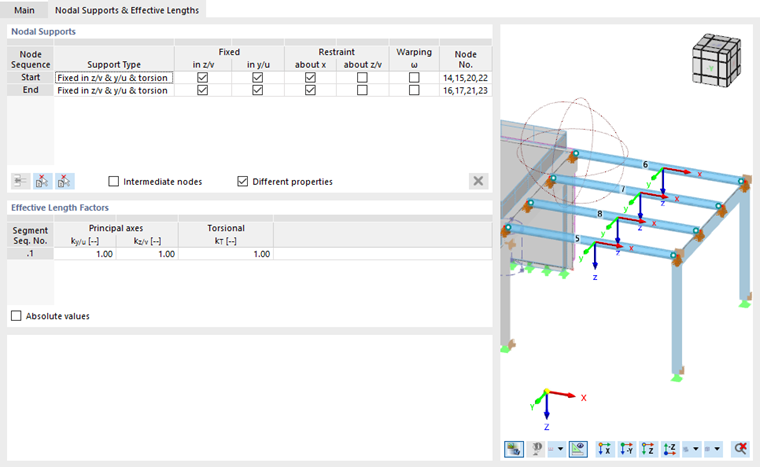

04 Vincoli esterni dei nodi e lunghezze libere di inflessione delle travi della piattaforma

Fare clic su OK per chiudere la finestra di dialogo e tornare alla finestra di dialogo 'Modifica aste'.

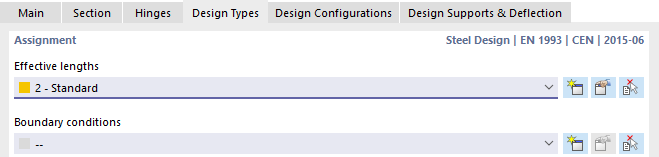

05 Lunghezze libere di inflessione di tipo '2' per travi della piattaforma

Il nuovo tipo di lunghezze libere d'inflessione è impostato per le travi della piattaforma.

Prima di chiudere la finestra di dialogo, controllare la scheda 'Configurazioni verifica' dove è di nuovo preimpostata la configurazione ultima 'Predefinita' (consultare Configurazione verifica per pilastri immagine). Quindi, fare clic su OK per assegnare i tipi di verifica alle travi della piattaforma.
