Bühnenträger

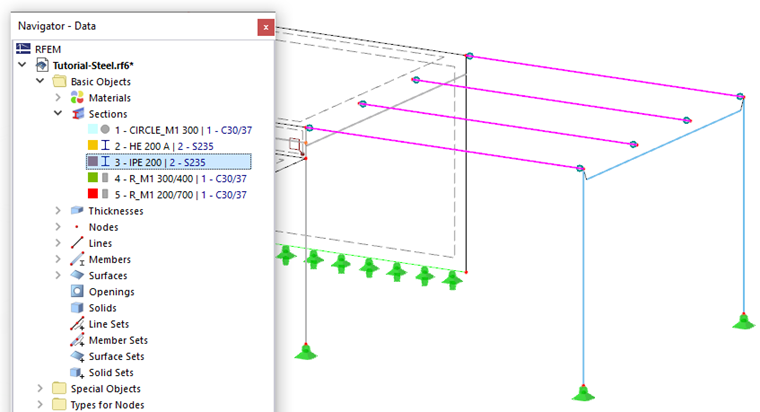

Um die Bühnenträger zu selektieren, klicken Sie im Navigator auf den Querschnitt IPE 200.

01 Bühnenträger über Navigator auswählen

Anschließend rufen Sie mit einem Doppelklick auf einen der im Arbeitsbereich selektierten Träger den Dialog 'Stäbe bearbeiten' auf.

Gehen Sie zum Register Bemessungsarten. Um einen neuen Knicklängentyp anzulegen, klicken Sie erneut auf die Schaltfläche (siehe Bild Neuen Typ der Knicklänge anlegen ).

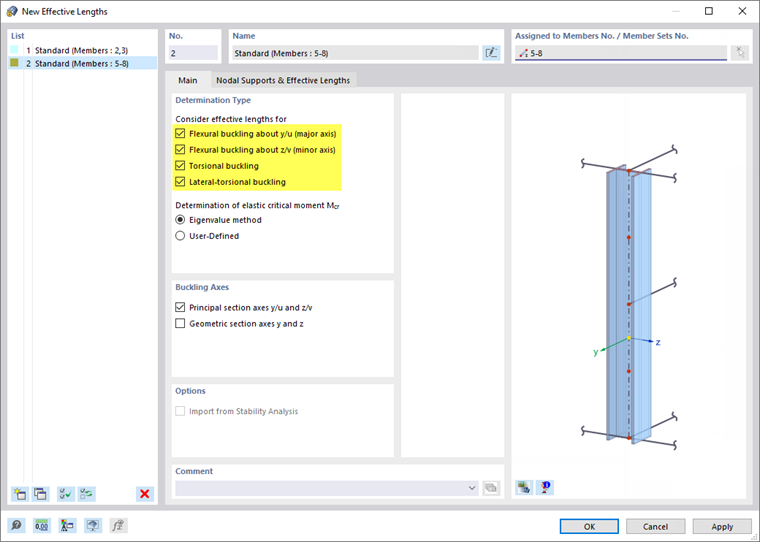

Im Dialog 'Neue Knicklängen' sind alle vier Kontrollfelder aktiviert, sodass die Knicklängen bei allen Arten von Stabilitätsnachweisen berücksichtigt werden. Das ist sinnvoll, da keine Imperfektionen für die Bühnenträger definiert wurden.

03 Einstellungen für Stabilitätsnachweis der Bühnenträger

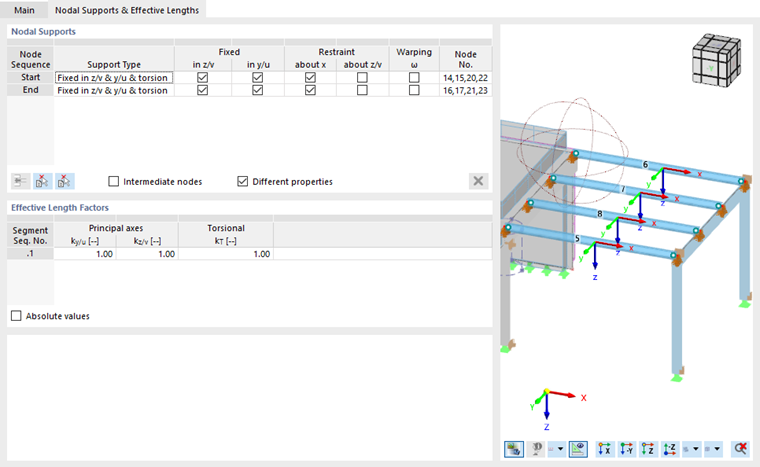

Im Register 'Knotenlager und Knicklängen' können die gleichen Einstellungen wie bei den Stützen vorgenommen werden: An beiden Enden sind die Träger mit einer Verdrehbehinderung um die x-Achsen seitlich eingespannt.

04 Knotenlager und Knicklängen der Bühnenträger

Mit OK wird der Dialog geschlossen und Sie kehren zum Dialog 'Stäbe bearbeiten' zurück.

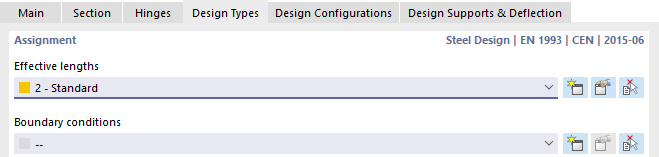

05 Knicklängen vom Typ '2' für Bühnenträger

Nun ist der neue Knicklängentyp für die Bühnenträger eingestellt.

Bevor der Dialog geschlossen wird, prüfen Sie das Register 'Bemessungskonfigurationen', in dem wieder die 'Standard'-Tragfähigkeitskonfiguration voreingestellt (siehe Bild Bemessungskonfiguration für Stützen ) ist. Klicken Sie dann auf OK, um die Bemessungsarten den Bühnenträgern zuzuweisen.
