Pilastri

Se sono visualizzati risultati, disattivali facendo clic sul pulsante sulla barra degli strumenti. Cliccare il pulsante per impostare la vista assonometrica.

Per una visualizzazione migliore, seleziona l'opzione Modello Wireframe a cui puoi accedere facendo clic sul pulsante sulla barra degli strumenti.

04 Selezione della visualizzazione del "Modello Wireframe"

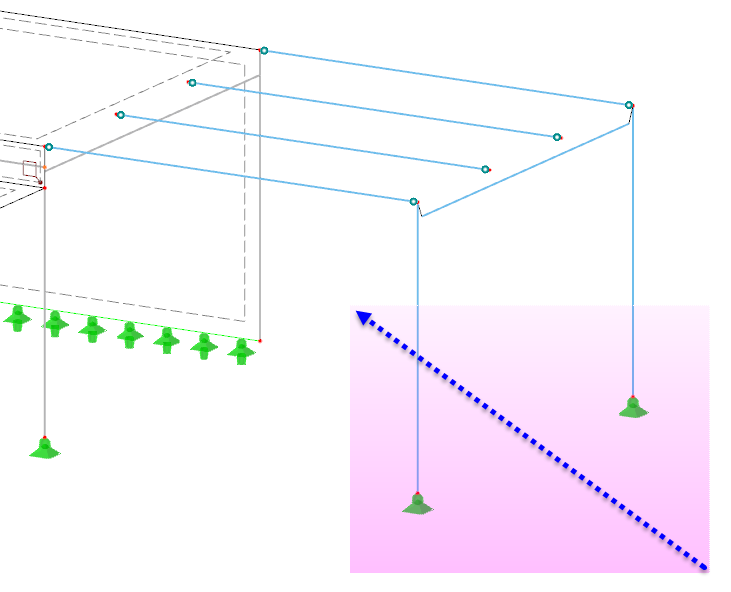

Per selezionare le due colonne, disegnare una finestra da destra a sinistra attraverso di esse. Non catturare nessun'altra asta all'interno.

05 Selezione di colonne

Fare doppio clic su una delle colonne selezionate per aprire la finestra di dialogo 'Modifica asta'. Nella prima scheda, le 'Proprietà progetto' sono abilitate in modo che siano disponibili schede aggiuntive per controllare le impostazioni.

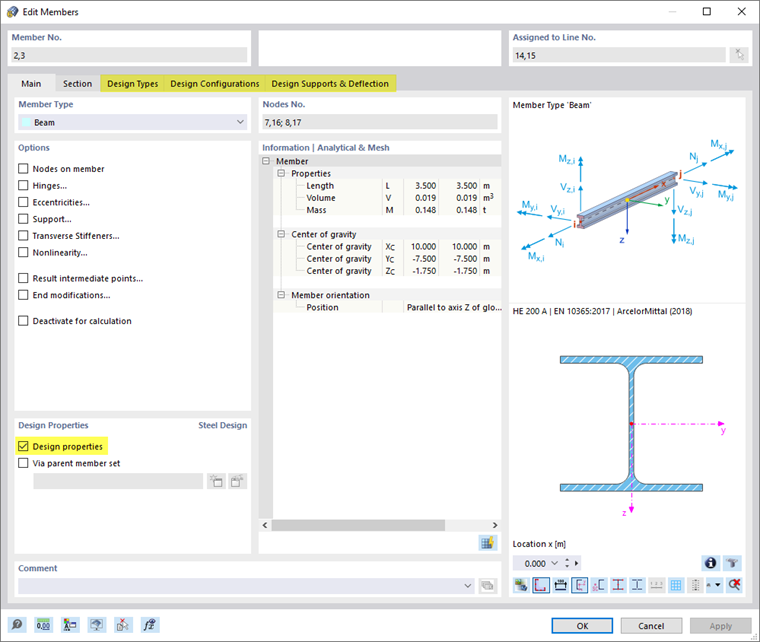

06 Proprietà di progetto attivate per i pilastri

lunghezze libere d'inflessione

Seleziona la scheda Tipi di verifica.

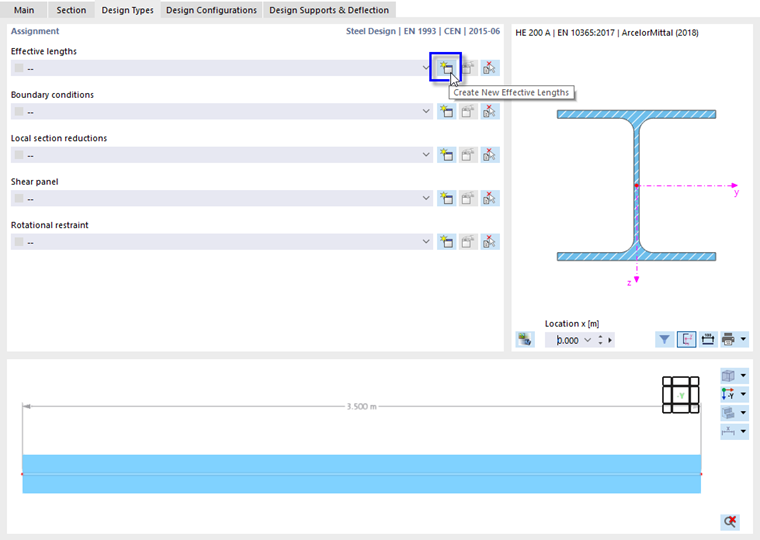

07 Creazione di un nuovo tipo di lunghezza libera d'inflessione

Per le colonne, deve essere utilizzato il metodo per aste uniformi. Accanto alla linea 'Lunghezze efficaci', fare clic sul pulsante per creare un nuovo tipo di lunghezza. Si apre la finestra di dialogo 'Nuove lunghezze libere d'inflessione'.

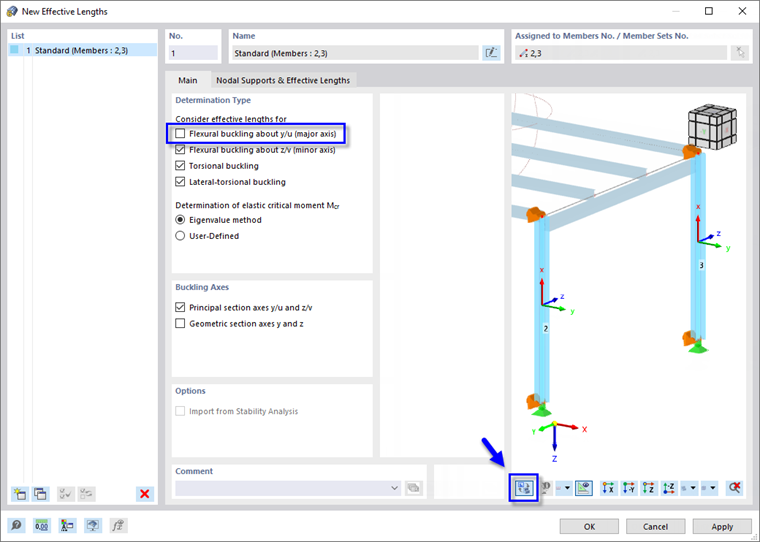

09 Impostazioni principali per le lunghezze libere d'inflessione

Nell'area 'Considera le lunghezze libere di inflessione per', deselezionare la casella di controllo Instabilità flessionale intorno a y/u (asse maggiore) . Non è necessario verificare l'instabilità flessionale nel piano del telaio perché le imperfezioni sono state definite in quella direzione (vedi Parte 1).

Per controllare gli assi della colonna, utilizzare il pulsante nella parte inferiore dell'area destra. Viene visualizzata la vista reale del modello.

Successivamente, seleziona la scheda Supporti nodali e lunghezze libere di inflessione.

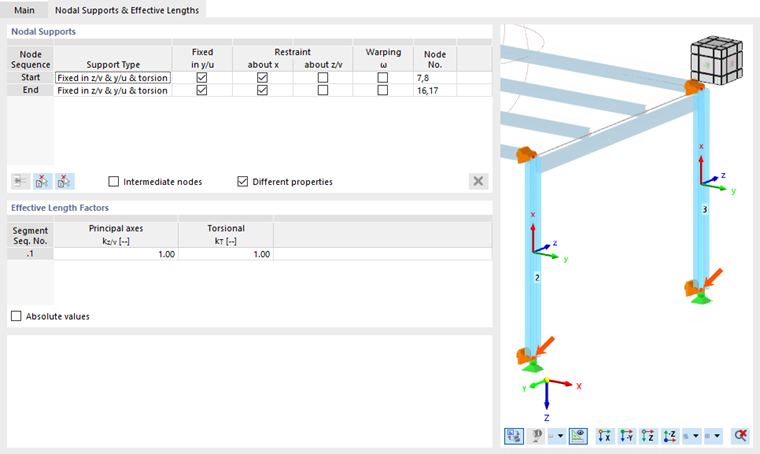

11 Vincoli esterni dei nodi

I vincoli esterni sono impostati ad entrambe le estremità delle aste per impostazione predefinita. Il tipo prestabilito è fissato lateralmente con un vincolo torsionale intorno all'asse longitudinale ("biforcato"), ma libero di ordito.

Nell'area 'Fattori di lunghezza efficaci', i coefficienti sono impostati su 1.0. Rappresentano un modello incernierato relativo all'instabilità. Si potrebbe considerare l'elasticità dei capi delle colonne aumentando i coefficienti di lunghezza per instabilità, ma supponendo che i vincoli esterni fissi siano adeguati per il tutorial.

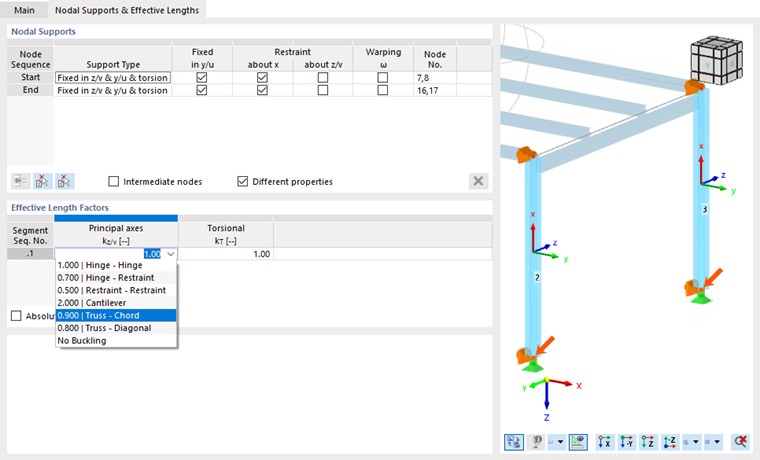

12 Opzioni per regolare le lunghezze libere di inflessione

Fare clic su OK per chiudere la finestra di dialogo e tornare alla finestra di dialogo 'Modifica aste'.

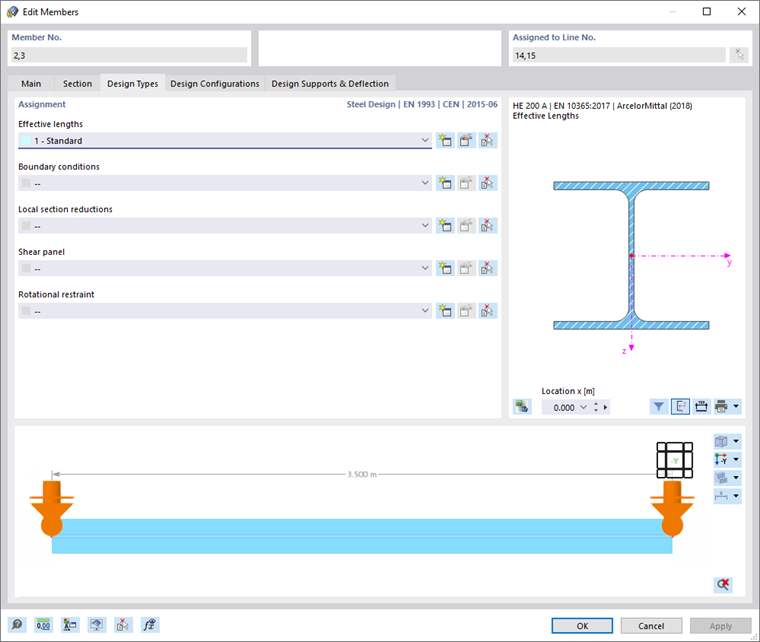

13 Lunghezze libere di inflessione di tipo "1" per pilastri

Configurazione di progetto

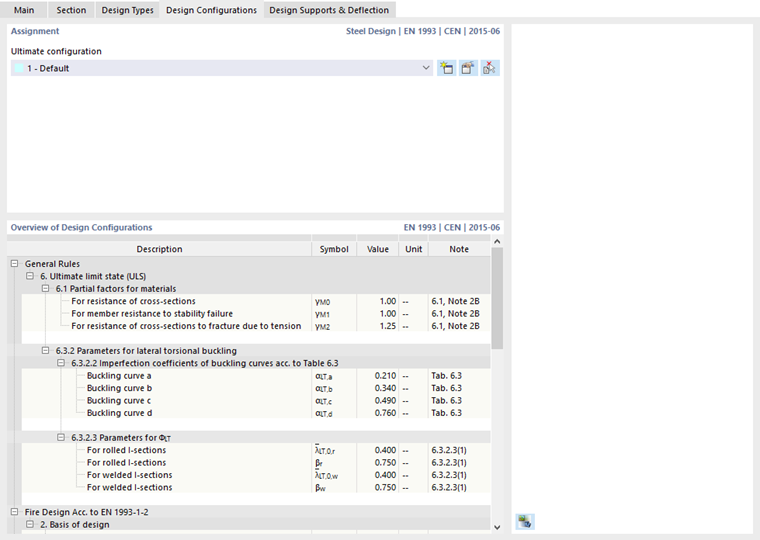

Infine, seleziona la scheda Configurazioni verifica. La configurazione ultima 'Predefinita' è preimpostata (consultare il Impostazioni 'Principale' dell'immagine ultima configurazione ). Sarebbe possibile definire una nuova configurazione e applicarla solo alle colonne, ma questo non è richiesto per il tutorial.

14 Configurazione di progetto per i pilastri

Fare clic su OK per assegnare le lunghezze libere d'inflessione e chiudere la finestra di dialogo 'Modifica aste'.
