Documentazione nella relazione di calcolo

Creazione della relazione di calcolo

È possibile creare una nuova relazione di calcolo utilizzando il pulsante nella barra degli strumenti. Si apre prima un gestore della relazione di calcolo, in cui è possibile specificare quali informazioni devono essere incluse nella relazione. Dopo aver confermato le impostazioni facendo clic su "Salva e visualizza", la relazione di calcolo appare in una nuova finestra, che consente di lavorare contemporaneamente nel programma principale e nella relazione di calcolo.

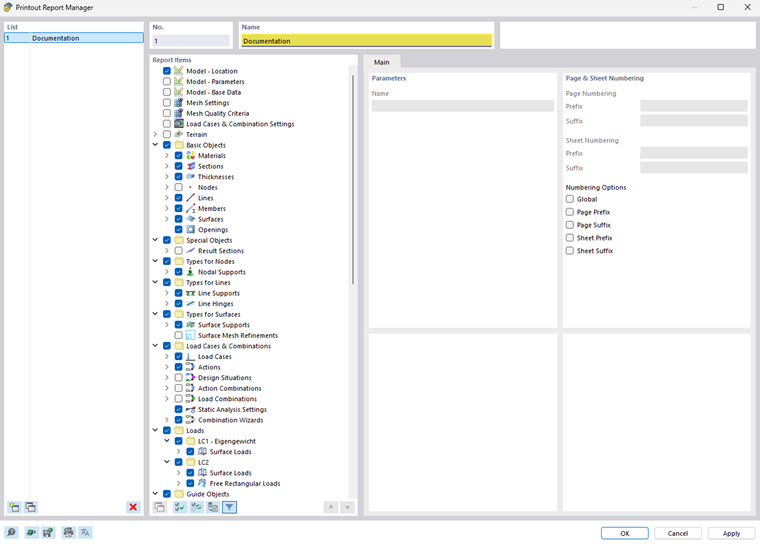

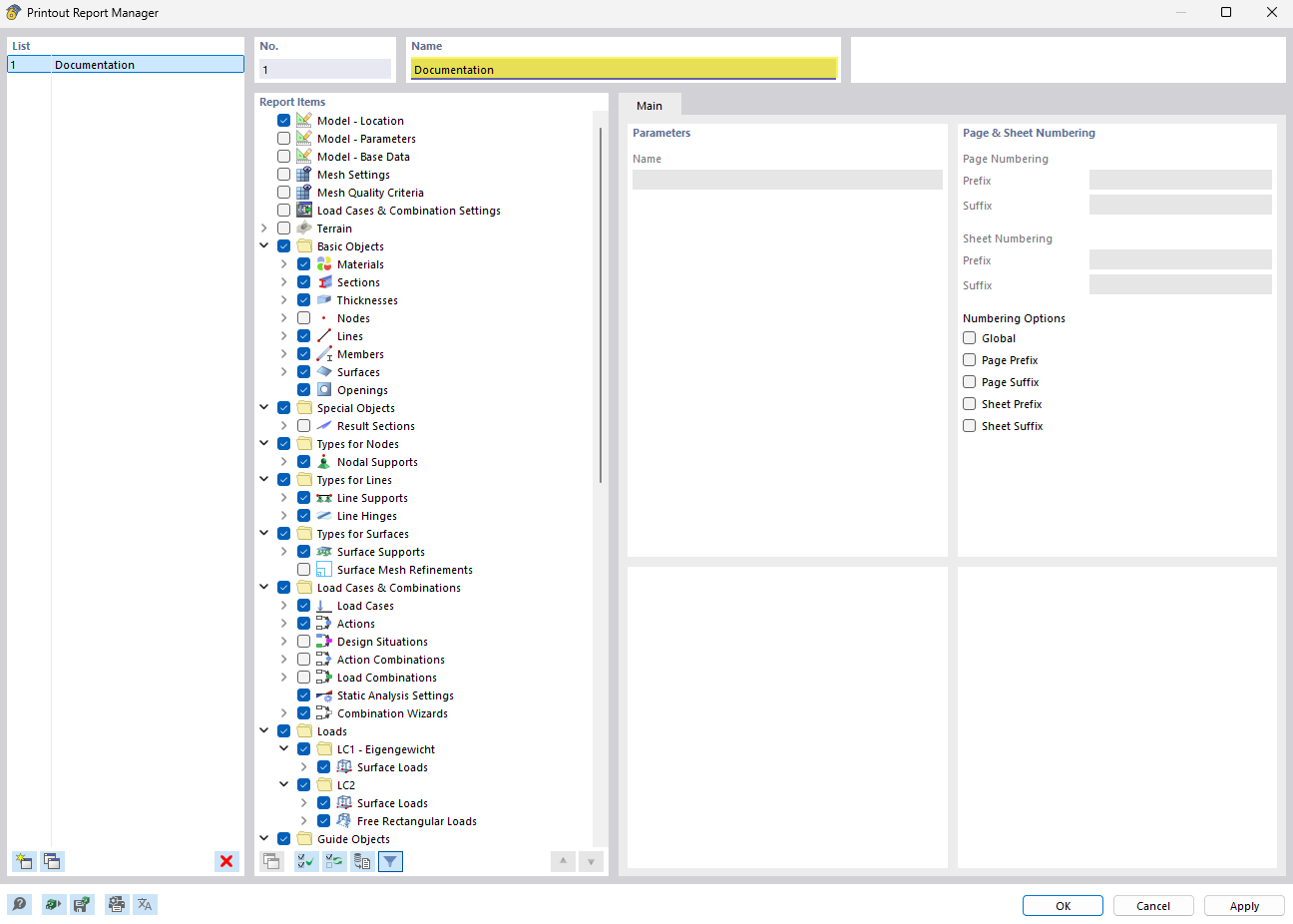

Gestore relazioni di calcolo

Inserimento di elementi grafici

È possibile utilizzare il pulsante per stampare le viste precedentemente definite e correnti nella relazione di calcolo, se le sono state aperte nell'area di lavoro principale.

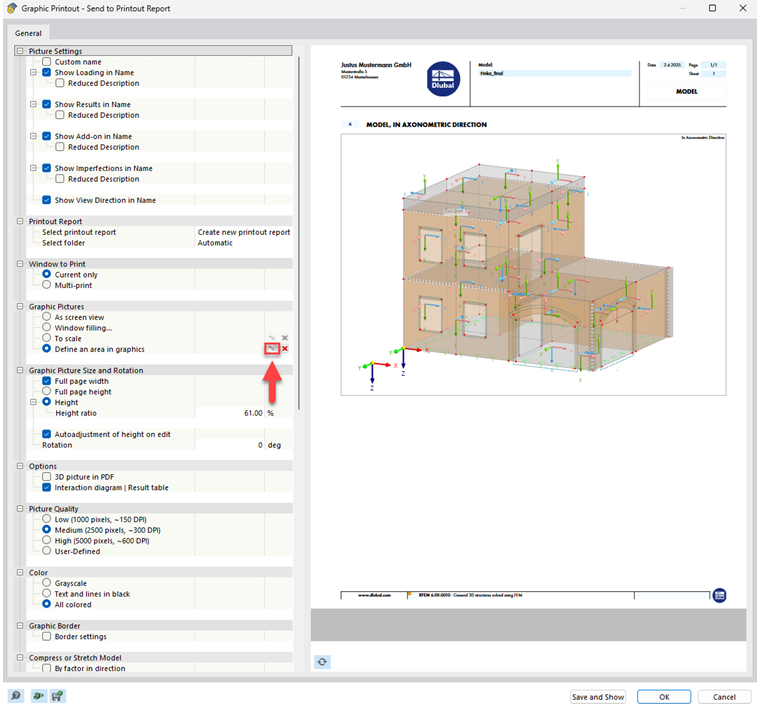

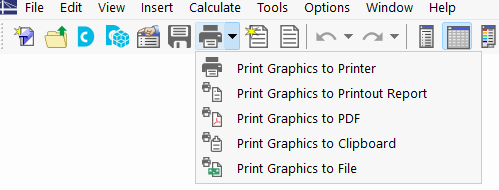

Selezione di un'opzione per la stampa grafica

Viene visualizzata una finestra di dialogo in cui sono disponibili varie opzioni per la personalizzazione della visualizzazione dell'immagine. Tra le altre cose, è anche possibile selezionare l'area di stampa nell'immagine utilizzando la freccia di selezione nell'area "Immagine grafica".

Definisce l'area di stampa di una vista nell'immagine

Le immagini inserite sono posizionate alla fine della relazione di calcolo per impostazione predefinita, ma puoi spostarle facilmente in qualsiasi posizione usando il trascinamento della selezione.

La relazione di calcolo offre molte altre opzioni per la gestione individuale dei risultati. Spiegazioni dettagliate sono disponibili nel RFEM 6 Manual.
