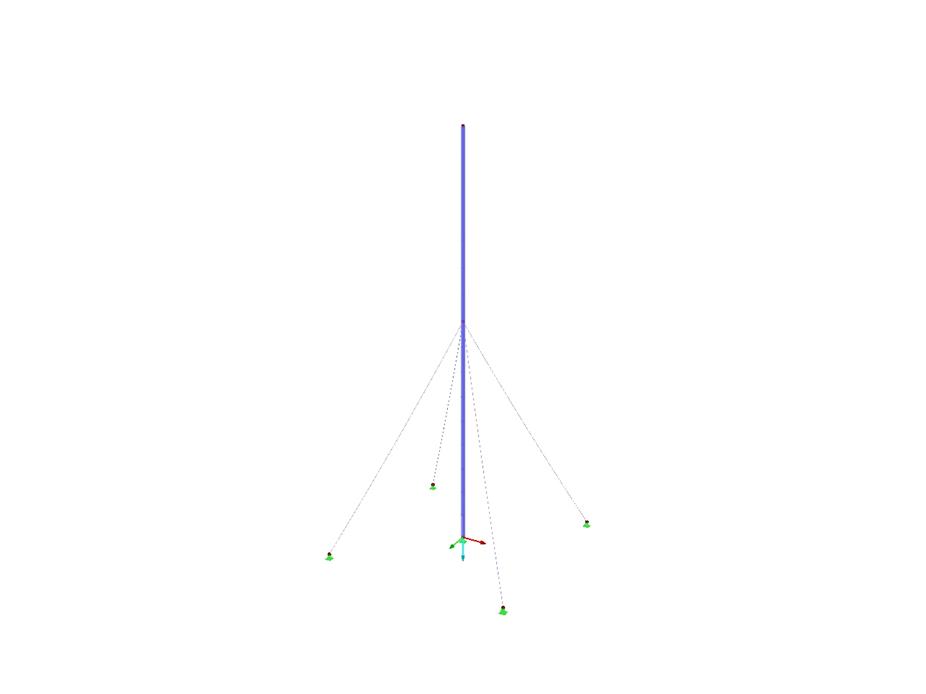

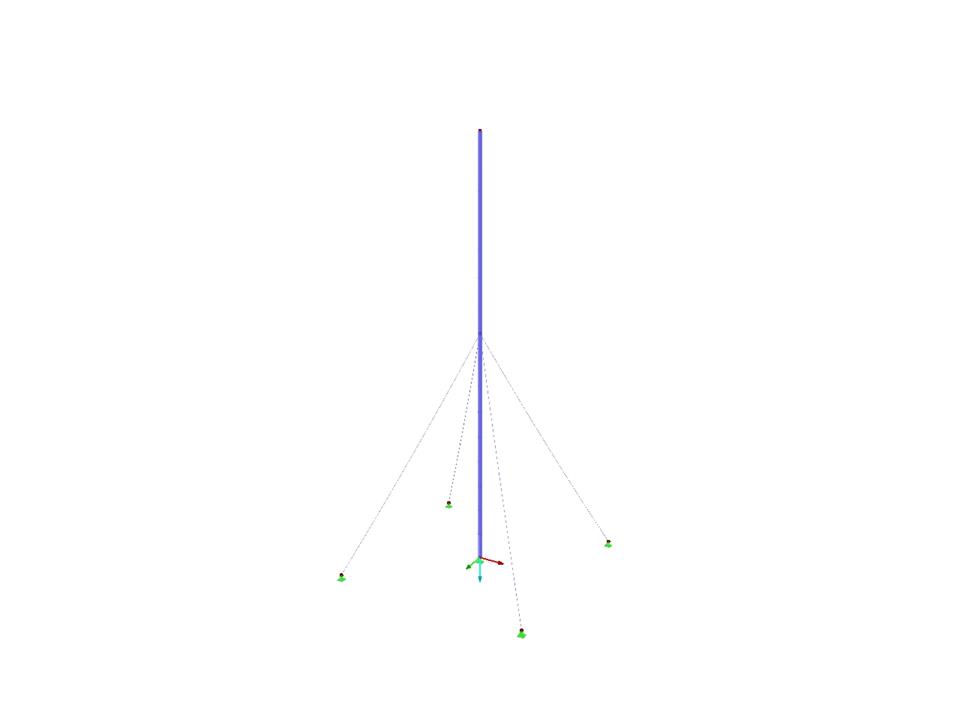

Palo in acciaio tirato con 4 cavi
| Numero di nodi | 7 |
| Numero di linee | 6 |
| Numero di aste | 6 |
| Numero di casi di carico | 3 |
| Peso totale | 0,461 t |
| Dimensioni | 8.774 x 8.774 x 18.144 m |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
