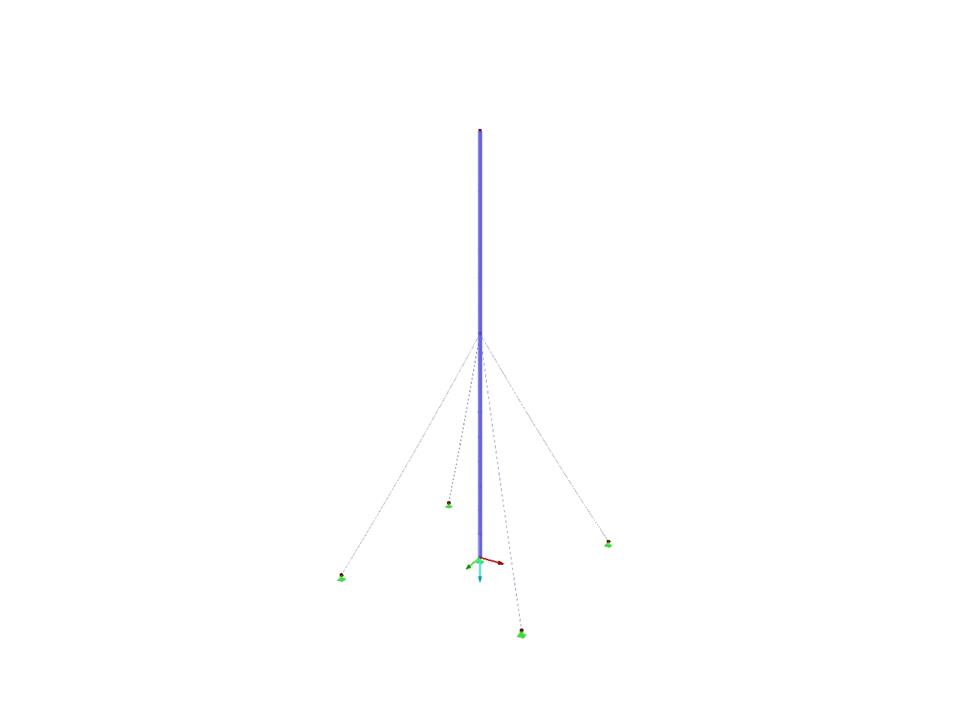

Maszt stalowy odciągany z 4 linkami
| Liczba węzłów | 7 |
| Liczba linii | 6 |
| Liczba prętów | 6 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 0,461 t |
| Wymiarowanie | 8,774 x 8,774 x 18,144 m |
| Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
