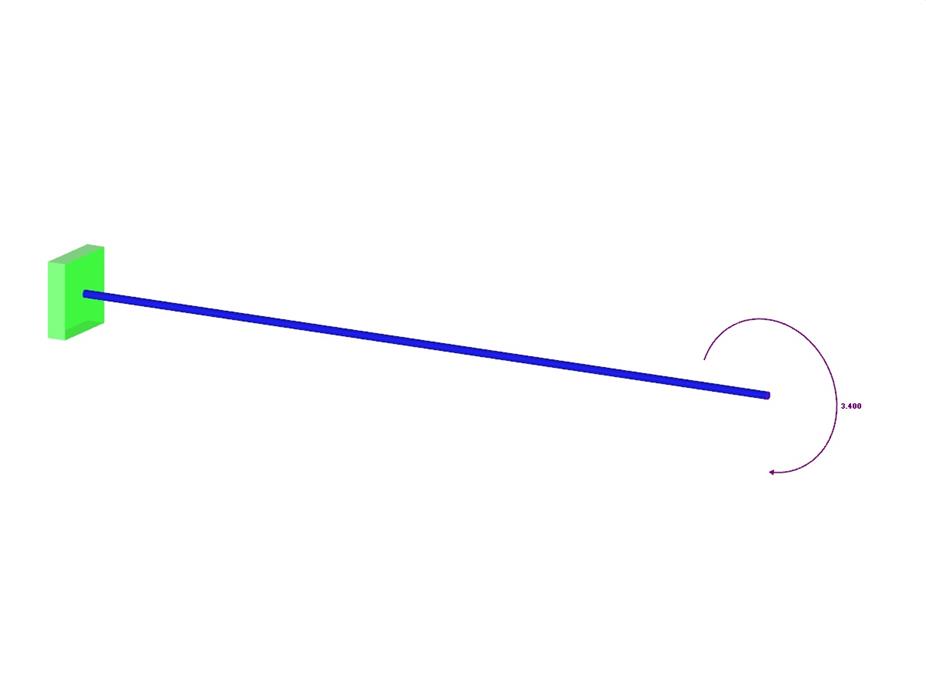

Uno sbalzo è caricato dal momento alla sua estremità libera. Utilizzando l'analisi geometricamente lineare e l'analisi a grandi spostamenti e trascurando il peso proprio della trave', determinare le inflessioni massime all'estremità libera.
Esempio di verifica 000052 | 3
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,015 t |
| Dimensioni | 4.000 x 0.000 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
