Manuale RFEM Online | 4.4 Superfici

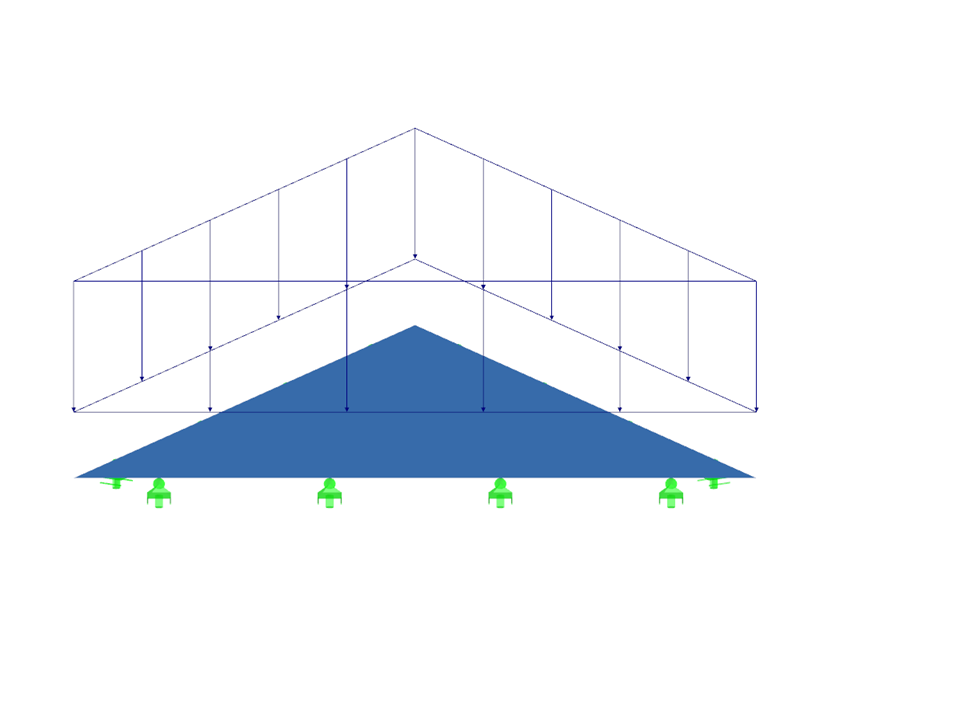

Una piastra triangolare equilatera semplicemente supportata è soggetta a un carico trasversale uniformemente distribuito. Assumendo la teoria della piccola deformazione e trascurando il peso proprio, viene determinata la massima inflessione fuori dal piano della piastra.
Esempio di verifica 000072 | 1
| Numero di nodi | 3 |
| Numero di linee | 3 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Dimensioni | 1.732 x 2.000 x 0.000 m |
| Versione del programma | 5.06.30 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
