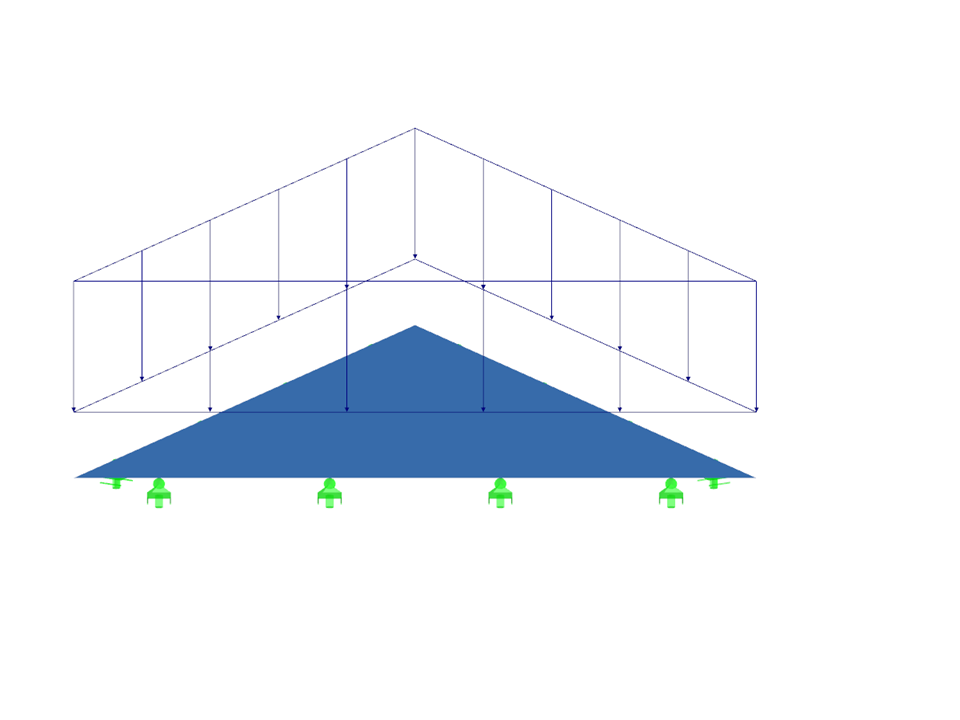

Na swobodnie podpartą płytę trójkątną równoboczną działa równomiernie rozłożone obciążenie poprzeczne. Zakładając teorię małych odkształceń i pomijając ciężar własny, określane jest maksymalne ugięcie płyty z płaszczyzny.
Przykład weryfikacji 000072 | 1
| Liczba węzłów | 3 |
| Liczba linii | 3 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 1 |
| Wymiarowanie | 1,732 x 2,000 x 0,000 m |
| Wersja programu | 5.06.30 |
