Manuale RFEM Online | 4.4 Superfici

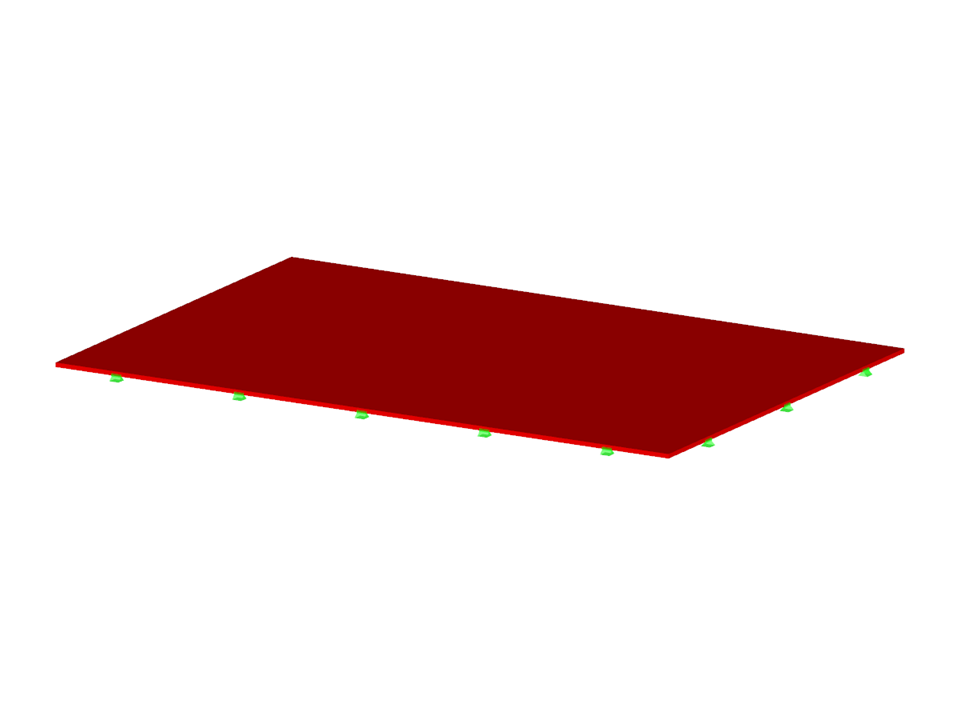

Una piastra di acciaio rettangolare di dimensioni è semplicemente supportata ai suoi bordi. Determina le frequenze naturali della piastra rettangolare.
Esempio di verifica 000110 | 2
| Numero di nodi | 12 |
| Numero di linee | 20 |
| Numero di superfici | 11 |
| Numero di solidi | 2 |
| Peso totale | 0,118 t |
| Dimensioni | 1.500 x 1.000 x 0.010 m |
| Versione del programma | 5.08.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
