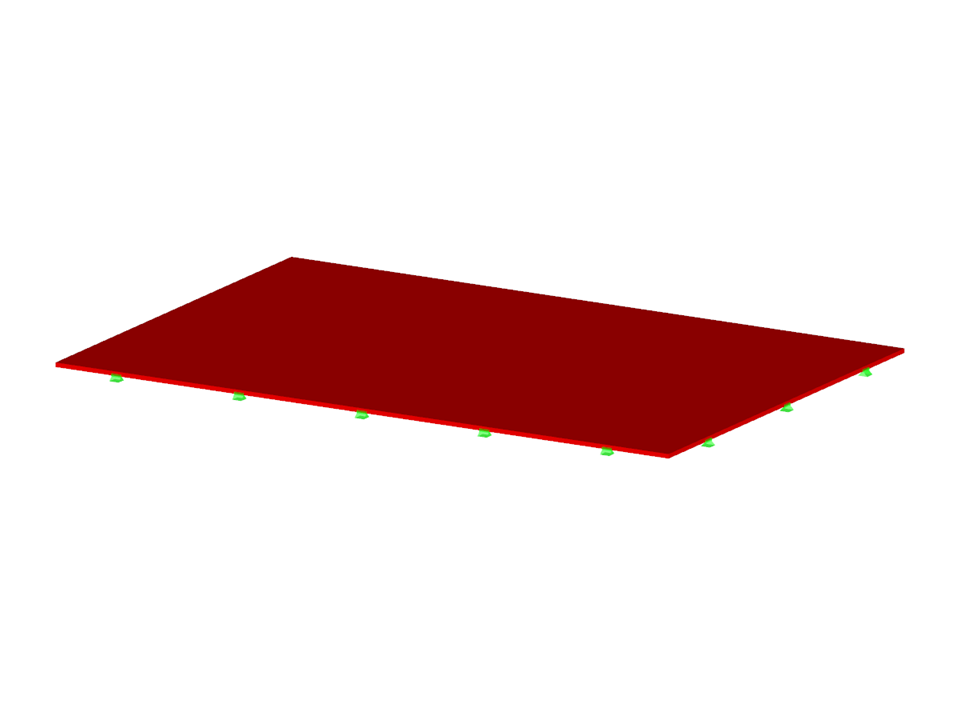

Obdélníková ocelová deska je jednoduše podepřena na svých okrajích. Stanovíme vlastní frekvence obdélníkové desky.
Verifikační příklad 000110 | 2
| Počet uzlů | 12 |
| Počet linií | 20 |
| Počet ploch | 11 |
| Počet těles | 2 |
| Celková hmotnost | 0,118 t |
| Rozměry | 1,500 x 1,000 x 0,010 m |
| Verze programu | 5.08.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
